세르보 정밀 고속잎 절단기종이 처리 기계
세르보 정밀 고속 잎 절단기
모델
ECOO HSC-1400
절단 유형
위쪽의 칼이 서로 잘라지고 아래쪽의 칼은 고정되어 있습니다.
적용 가능한 종이
50~550g
최대. 종이 롤 직경
1800mm
최대 종이 절단 너비
1400mm
절단 길이의 범위
400~1450mm
절단 시트 번호
2 장
절단 정확성
절단 길이가 1000mm 이하: ± 0.3mm ± 0.05%
최대 절단 속도
400개/분
최대 속도 절단
300m/min
최대. 종이를 쌓는 높이
1500mm
공기 압력 소스 요구 사항
0.8Mpa
디자인 힘
380V, 28kW, 3단계, 50Hz
총중량
13000kg 기준
12000*4300*2400mm
| 세르보 정밀 고속 잎 절단기 | |
| 모델 | ECOO HSC-1400 |
| 절단 유형 | 위쪽의 칼이 서로 잘라지고 아래쪽의 칼은 고정되어 있습니다. |
| 적용 가능한 종이 | 50~550g |
| 최대. 종이 롤 직경 | 1800mm |
| 최대 종이 절단 너비 | 1400mm |
| 절단 길이의 범위 | 400~1450mm |
| 절단 시트 번호 | 2 장 |
| 절단 정확성 | 절단 길이는 < 1000mm: ± 0.3mm ± 0.05% 장이 1000mm 이상인 종이 절단용 |
| 최대 절단 속도 | 400개/분 |
| 최대 속도 절단 | 300m/min |
| 최대. 종이를 쌓는 높이 | 1500mm |
| 공기 압력 소스 요구 사항 | 0.8Mpa |
| 디자인 힘 | 380V, 28kW, 3단계, 50Hz |
| 총중량 | 13000kg 기준 |
| 12000*4300*2400mm | |
|
썰매 칼 3개 세트의 절단 칼은 절단과 중 절단에 사용됩니다. |
|
절단 단위 칼에 영국 절단 방법 절단 시 부하와 소음을 줄이고 절단 시 절단 수명을 연장고속 운용의 진동과 소음을 효과적으로 줄이십시오.. 칼 아래: 도금 철 합성 鋳造의 칼 블록, 정밀 가공, 좋은 안정. 뒷 절단기: 특수 철 정밀 칼 처리, 긴 수명 블레이드 쉽게 조절. |
|
전자 제어 (야스카와 서보와 시멘스 PLC) TPC7062KS 및 Yaskawa 프로세서 통신, 주로 데이터 입력 장비 작동 상태 모니터링 및 시스템 장애 경보 표시 생산에 사용됩니다.회전 시리즈는 야스카와를 운전합니다 일본 회사 야스카와 나는 빠른 운전, 실제 속도 견인 롤러 엔코더 피드백과 정확한 위치에서 인간-기계 인터페이스 입력 매개 변수를 생산에 기초. |
|
커리 장치 롤 롤 또는 접기 장치를 제거하기 위해, 종이 롤의 긴장의 안정성을 위해, 롤 롤 또는 접기 장치를 제거하기 전에 롤 장치가 종이 롤에 있습니다.종이 롤은 먼저 롤의 가장자리에까지) 구성 요소를 통해 디 컨볼루션 장치로 통과롤러는 가이드 롤입니다. |
|
새로운 반 곡선 장치 종이 더 평평하게 만들기 위해 효과적으로 롤의 쿨을 제거, 종이 롤 긴장 안정성을 더 유도. |
|
부착되지 않은 스탠드
타입: 종이 코어 3"6"12" 롤 래크의 듀얼 래크 타입기계의 뒷쪽에 위치한 2 개의 풀어 픽업 타입, 구조적으로 약 1500kg의 무게의 스릴을 수용 할 수 있도록 크기가 크다.위아래 움직임은 모두 수압이며 전자기 밸브를 제어하는 선택기로 콘솔에서 직접 제어됩니다. 기름 압력 닫기 전과 후 종이를 팔을 제어하고 이동 및 리프팅. 안정적이고 빠른, 더 간단하고 편리한 작동을 할 수있는 리프팅 움직임. |
|
컨베이어 및 조깅에 의한 종이 수집 시스템 다단계 컨베이어 시스템: 높은 속도에서 낮은 속도로. 먼저 잘라진 종이를 빠르게 분리하고 종이를 겹쳐서 종이를 수집하고 쌓습니다. 스택 테이블은 세 개의 측면 흔들기 마무리 기능을 가지고 있습니다.종이를 구동하는 모터의 측면, 고품질의 모터 조거에 의해 양쪽에 종이, 작업의 단순성과 안전을 향상시키기 위해 종이 폭을 수동으로 조정합니다.
|
|
정사각형 조절 시스템 (용 종이용 자동 프리즘 조절 시스템) 종이 평면성 조정, 우리의 엔지니어는 한 번에 의해 수정 할 것입니다, 그리고 운영자는 재조정 할 필요가 없습니다. |
|

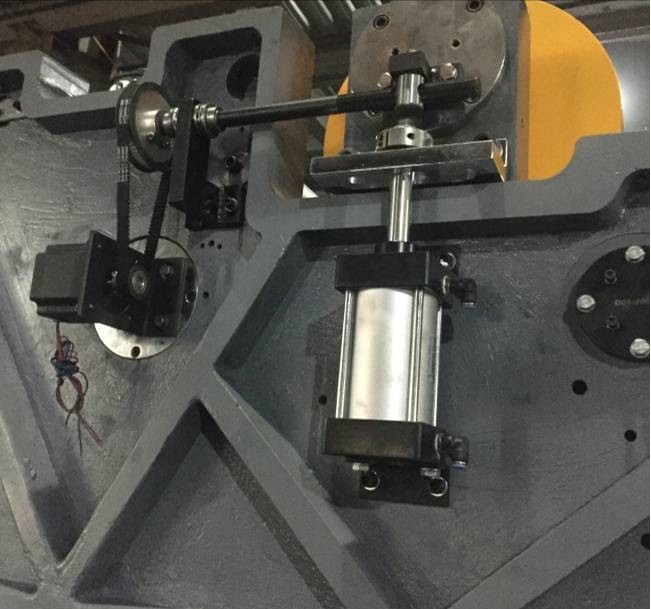

각을 자동으로 조정 (용지 정렬 시스템) 단계 모터의 정밀도는 절단 정밀 나사 조정의 길이에 의해 제어됩니다 칼 그룹의 기울기,효과적으로 절단 선의 가장자리의 직각을 보장하기 위해, 낭비 시간을 줄이는 수동으로 오류 비율의 각과 조정. |
|
자동 종이 막기 중지
컨베이어에서 종이 막힌 경우 시스템에 신호를 전달하는 센서가 있고, 기계는 즉시 종이를 저장하는 것을 멈출 것입니다. |
|
자동 표시기 정확한 계산을 위해, 입력 표시 후, 운영자는 사람-기계 인터페이스에 입력 할 필요가 있습니다.종이 양을 표시하는 설정에 따라 될 수 있습니다. |
| 구성 | 종류 | 참고: | |
| 1 | 종이 절단 칼 | 텅프스텐 강철 칼날 | 독일 |
| 2 | 류류 | FAG/NSK | 독일/일본 |
| 3 | 비브레이터 | K20 | 중국 |
| 4 | PLC | 시멘스 | 독일 |
| 5 | 제한 스위치 | 슈나이더 | 프랑스 |
| 6 | 컨트롤러 | 킨코 | 중국 |
| 7 | 릴레이 | 슈나이더/RXM4LB2BD | 프랑스 |
| 8 | 세르보 드라이브 | 야스카와 | 일본 |
| 9 | 주파수 변압기 | 혁신 | 중국 |
| 10 | 세르보 모터 | 야스카와 | 일본 |
| 11 | 인코더 | 네미콘 HES-25-2MD | 일본 |
| 12 | 제어 버튼 | 이튼 | 미국 |
| 13 | 스위치 전원 공급 | 밍웨이 NES-50-24 | 타이완 |
| 14 | 웹 가이드 | 일어나 | 타이완 |
| 15 | 화면 | 시멘스 | 독일 |
| 16 | AC 접촉기 | 이튼 | 미국 |
| 17 | 컨베이어 띠 | 라플론 | 스웨덴 |
| 18 | 자동 긴장 시스템 | 독일 시멘스 PLC 제어, 독일 COSYS 비율 밸브, AW20-02BG 공기 필터 제어, DBK250.2 브레이크 |
| 부품 이름 | - 아니 |
| 자른 칼 | 1 세트 |
| 벨트 | 15개 |
| 압력 측정기 | 1pc |
| 표기용 종이 | 40 롤 |
| 브레이크 패드 | 4개 |
| 자르는 칼 | 3개 |
| 아래로 절단하는 칼 | 1pc |
| 고무 반지 | 16개 |
| 조절 밸브 | 1pc |
| 제한 스위치 | 2개 |
| M12 핸들 | 1pc |
| 실린더용 오 링 | 1pc |
| 동시 벨트 | 1pc |
| 도구 상자 | 1 세트 |
Q1: 당신의 주요 제품은 무엇입니까?
A:우리의 주요 제품은 Prepress 4up 및 8up 온라인 / 오프라인 열 CTP, CTCP, VLF CTP, 플렉소 CTP, 프로세서, 오프셋 플레이트, 오프셋 잉크, 오프셋 인쇄 담요,포스트프레스 포장 장비 등.
당신은 장비와 소모품을 하나에서 모두 얻을 수 있습니다. 그리고 우리의 회사에서 판매 후 서비스에 대해 걱정할 필요가 없습니다.
Q2: 공장이 어디죠?
A:우리의 CTP 프로세서 기계 공장은 상하이에 있습니다, 당신은 따뜻하게 우리의 공장을 방문하는 것을 환영합니다!
Q3: CTP에 대한 보증은 무엇입니까?
A:레이저 헤드와 CTP의 주요 부품 3년, 프로세서 1년.고객이 CTP 기계와 함께 EcooGraphix CTP 판을 사용 하는 경우, 우리는평생 보증.
Q4: 당신은 또한 워크플로우와 RIP를 공급할 수 있습니까?
A:그래, 우리는 워크플로우 브레인뉴와 RIP 컴포즈 V12를 제공할 수 있습니다.
Q5: 설치 및 판매 후 기술 지원은 어떨까요?
A:우리의 엔지니어는 설치에 도움을 주고 필요한 교육을 할 수 있습니다. 구매자는 왕복 항공권, 서비스 요금 및 지역 숙박 비용으로 지불해야합니다.어떤 문제나 질문이라도우리는 24시간 7시간 이용하실 수 있습니다.전세계에 있는 많은 CTP 설비들 중 there are also many end users(printers) who have purchased the CTP products from EcooGraphix China directly and EcooGraphix technical service team support these installations remotely with regular onsite visits.
이 최종 사용자 프린터들은 모두 우리의 견고한 품질, 원활한 원격 서비스, 철저한 훈련 및 유지보수 덕분에 CTP 시스템을 완전히 만족스럽게 실행합니다.만약 당신이 EcooGraphix China에서 직접 구매하는 것을 고려하는 프린터라면, 설치, 교육 및 판매 후 서비스에 대한 번거로움이 없습니다. 우리는 당신의 만족을 보장합니다.
