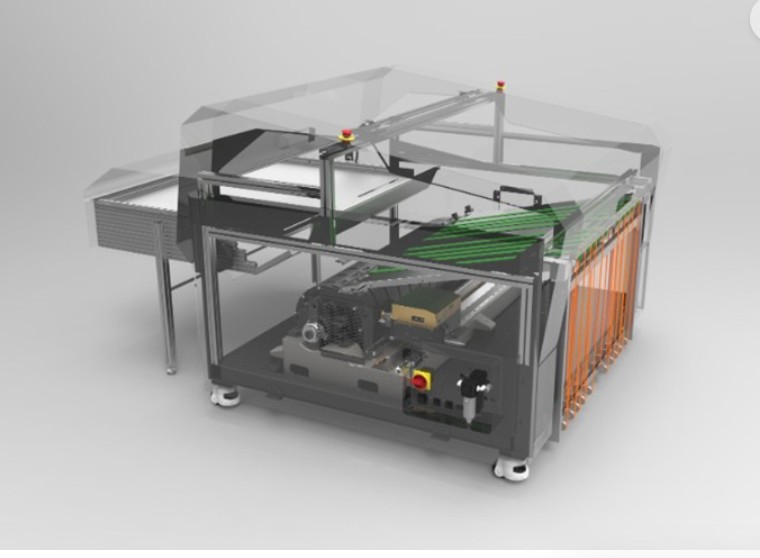

기계에 대한 간략한 소개
VLF FL4835는 플렉소 플레이트 제조 기계에 완전히 디지털 컴퓨터입니다. 최대 영상 영역 1200 * 1020mm 및 최대 해상도 5080dpi를 허용합니다.새로 개발 된 256 채널 레이저 프린터 헤드이 모델은 5080 dpi에서 50x80 인치 전체 점 판을 30 분 안에 새길 수 있습니다. 5080 dpi에서 15um만큼 미세한 기울기 또는 원형 선과 5um * 5um만큼 미세한 직사각형 점의 이미지를 찍을 수 있습니다.정확한 초점과 더 나은 점 품질을 보장하기 위해.
이 모델은 고객의 선택에 따라 3개의 속도 설정이 있습니다. 최대 영상 영역은 1200*1020mm이고 최소 영상 영역은 200*200um입니다.
매개 변수
| 모델 | FL 4835 S | FL 4835 F | FL4835 C |
| 노출 방법 | 외부 드럼 | ||
| 이미지 시스템 | 256 레이저 LV 기술, 1064nm 레이저 파장 | ||
| 판 크기 | MAX.1220mm*1020mm ((48in*35in), MIN.200*200mm |
||
| 결의 | 5080DPI ((2540DPI와 호환) | 4000 DPI | |
| 생산성 | 3m2/h (5080dpi 기준) |
5m2/h (5080dpi 기준) |
5m2/h (4000 dpi 기준) |
| 48*35인치, 20분 | 48*35인치, 12분 | 48*35인치, 12분 | |
| 표지판 종류 | 열성 부식 필름, 디지털 물로 씻은 글씨 인쇄, 디지털 물로 씻은 플렉소 플레이트, 디지털 용매 세척 플렉소 플레이트, 디지털 열 플렉소 플레이트 | ||
| 판 두께 | 00.14mm~6.35mm | ||
| 판 로딩 | 판 수동 충전 | ||
| 장치 크기 | 1974*1750*1537mm | ||
| 순중량 | 1100kg | ||
| 힘 | 380V, 총 전력 16kW | ||
| 환경 |
허용 온도:15~30°C 권장 온도:21-25°C 상대 습도:40%~70 |
||
주요 기술 특성
3256 LV 머리는 원점 대신 직사각형 점입니다.
이미지 촬영을 위해 둥근 점 크기를 사용할 때 점 크기의 지름이 이미지 점 크기와 일치해야합니다. 예를 들어, 5080dpi의 경우 이미지 점 픽셀 크기는 5umx5um입니다. 이는 사각형 면적과 같습니다.그래서 5u 지름의 둥근 빛 점 크기를 사용하는 경우, 빛은 정사각형 면적의 네 모서리를 노출 할 수 없습니다. 빛 지점이 전체 이미지 픽셀 영역을 노출 할 수 있도록 하기 위해,둥근 점 점 지름은 정사각형 면적의 대각선 길이에 해당하는 더 큰 크기가 필요합니다이것은 7.07um입니다. 이것은 아래와 같이 도트 크기의 1.414배입니다.
지원 프로세서 장치
플렉소 기계 FL4835 플렉소 판에 이미지를 만듭니다. 그 다음 판은 다음 단계로 이동합니다: 플렉소 판 처리. 모델은 FL1400,이것은 다중 기능 플렉소 플레이트 이미징 기계입니다.뒷면 노출, 주면 노출, 세탁, 분리 및 건조는이 장치에서 이루어집니다.
기계의 특징:
1노출, 세척, 건조 및 반 접착.
2MPU 중앙 제어판, 쉬운 조작.
3수입된 자외선 튜브, 특화된 전자 밸러스트를 채택합니다.
4필터와 사용과 함께 세척 물 순환; 물 탱크에 대한 자동 일정한 온도 난방 시스템.
5강한 진공 장치, 평행 흡수 AIP 플레이트 강하게.
6. 뜨거운 공기 순환 장치, 안전 및 더 많은 평판 제조에 대한 요구 사항.
7. 원본 색상과 그래픽을 정확하게 재생, 안정적으로 작동.
| 플렉소 판 처리 AIO 기계 ((AIO, 모든 하나의 모델) | |
| 모델 | FP 1400 |
| 페이지 크기 | 최대 1016mm*1219mm |
| 빛 | 자외선 램프, 파장 350~450nm |
| 순중량 | 950kg |
| 기계 크기 (WxLxH) mm | 2180x1770x1350 |
| 전원 공급 | 380V, 50-60 Hz, 전력 소비:10KW |

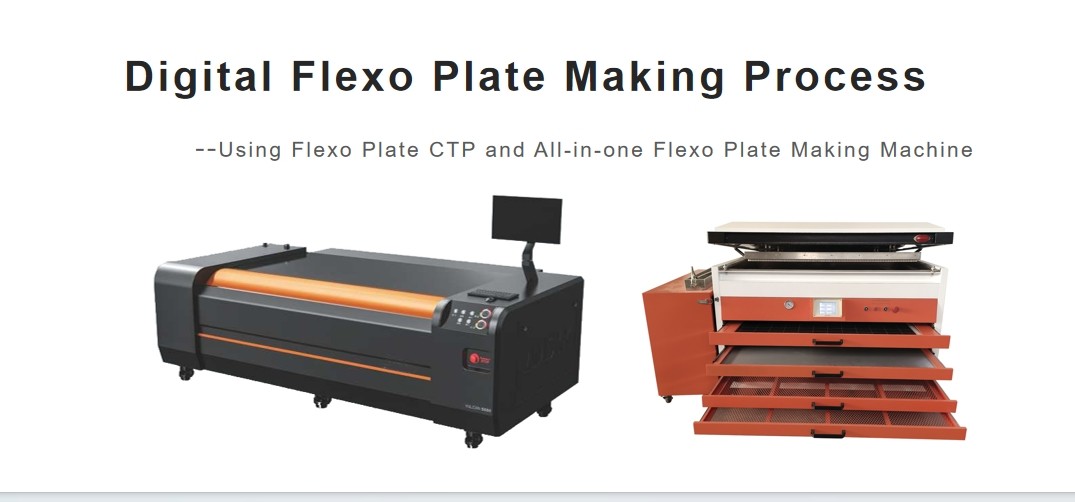

플렉소 프리프레스 절차
공장 및 다른 프리프레스 가족 참조
에코그래픽스에서는 아래와 같은 부류의 프리프레스트 기계에 초점을 맞추고 있습니다.
1. 400mm, 800mm, 1200mm, 1400mm 및 1600mm 포맷을 포함한 열 CTP 기계; 완전 자동 또는 반 자동;
2. UV CTP 기계, 400/800/1400/1600mm 포맷; 완전 자동 또는 반 자동;
3플렉소 플렉소 플레이트에 이미지를 만드는 플렉소 CTP 기계, FL400/600/800 및 FL 600M를 포함하여 금속 기반 플렉소 플레이트에 이미지를 만들기 위해 FL5080 및 FL 4835 형식의 VLF.
4필름 이미지 세터, DX 필름에 이미지를 만드는 데 심각한. 우리는 DX1800/2800/4800/2000를 가지고 있습니다.
5다른 지원 장치, 부품 및 소모품 및 작업 흐름: 프로세서, 스택, 자동 충전기, 밀도계, 오프셋 인쇄 잉크, CTP 판, 플렉소 판, 보라색 판, 필름,오프셋 프린팅 담요, 레이저 다이오드, 화학, 하린킨 RIP, 진공, UPS, 운전 컴퓨터, 공기 압축기 등
이것은 고객이 항상 우리의 부스에서 가장 적합한 솔루션을 찾을 수 있는지 확인하는 것입니다.
