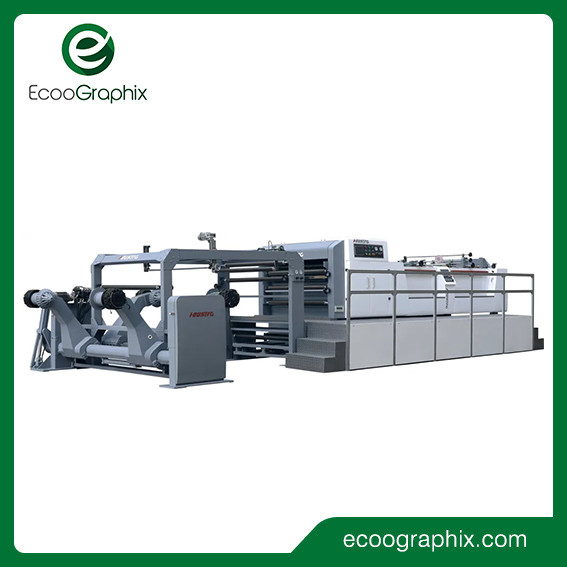

고속 인쇄 시트 용지 절단기
-HSC 웹 커팅 머신은 영국의 첨단 기술을 적용합니다.
-기계는 서보 모터에 의해 전송됩니다.
-종이 절단 속도가 빠르고 안정적입니다.
-독일 정밀 베어와 커팅 나이프는 높은 커팅 정밀도를 보장합니다.
-터치 스크린 컴퓨터 인터페이스 제어, 간단한 조작, 합리적인 구조, 부드러운 종이를 보장하는 반 악보대.
-이 기계는 제지 및 인쇄 산업에서 매우 널리 사용되는 제지 처리 기계이며 귀사에 효율성과 이익을 크게 향상시킬 것입니다.
사양
| 모델 | 에코 HSC-1400 |
| 절단 유형 | 업나이프는 상호 절단되고 다운나이프는 고정됩니다. |
| 적용 가능한 용지 범위 | 50-550g |
| 최대종이 롤 직경 | 1800mm |
| 최대종이 절단 폭 | 1400mm |
| 절단 길이 범위 | 400-1450mm |
| 커팅 시트 번호 | 2장 |
| 절단 정밀도 | 절단 길이 < 1000mm: ± 0.3mm |
| 절단 용지 길이 >1000mm의 경우 ± 0.05% | |
| 최대절단 속도 | 400컷/분 |
| 최대절단 미터 속도 | 300m/분 |
| 최대용지 적재 높이 | 1500mm |
| 기압 소스 요구 사항 | 0.8Mpa |
| 디자인력 | 380V, 28kw, 3상, 50Hz |
| 총 중량 | 13000kg 참조 |
| 기계 크기 | 12000*4300*2400mm |
기계 예비 부품
1. 고정밀 단일 칼 절단기
2. 용지용 자동 프리즘 조정 시스템
3. 중간 슬리팅 및 폐기물 수집 페이퍼 시스템
4. 자동 계수 및 라벨 삽입 장치(계수 마킹)
5. 종이 이송 장비
6. 전기 제어 시스템
7. 구동 모터
8. 액세서리
9. 더블 라임 공압 샤프트 페이퍼 랙(2 롤 스탠드)
10. 자동 조거 시스템, 모터 제어 로프 종이 말뚝 박기 스탠드
풀린 스탠드
유형: 서류상 핵심 3" 6" 12" 목록 선반을 위한 두 배 팔 유형
약 1500kgs 무게의 릴을 지탱할 수 있는 구조적 크기의 기계 후면에 위치한 2개의 unwinds pick-up type.위아래 움직임은 모두 유압식이며 솔레노이드 밸브를 제어하는 선택기에 의해 콘솔에서 직접 제어됩니다.
닫기 및 이동 및 리프팅 전후에 페이퍼 암을 제어하는 오일 압력.안정적이고 신속하며 보다 간단하고 편리한 조작이 가능한 리프팅 동작.

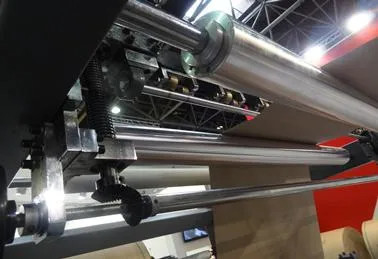

커팅 유닛
칼에 영국 절단기 방법은 절단기가 절단기 수명을 연장할 때 부하와 소음을 줄입니다.
나이프 롤러 본체에 강철 용접은 정밀 가공을 제공하고 동적 균형 조정은 고속 작동의 진동과 소음을 효과적으로 줄입니다.
칼 아래: 주철 일체 성형 주조, 정밀 가공, 우수한 안정성이 있는 나이프 블록.
뒤 절단기: 특수강 정밀 칼 가공으로 만들어졌으며 수명이 긴 칼날을 쉽게 조절할 수 있습니다.
전자 제어
(Yaskawa 서보 및 Siemens PLC)
TPC7062KS 및 Yaskawa 프로세서 통신, 주로 데이터 입력 장비 작동 상태 모니터링 및 시스템 오류 경보 표시 생산에 사용됩니다.회전 시리즈는 실제 속도 트랙션 롤러 엔코더 피드백과 정확한 포지셔닝에서 인간-기계 인터페이스 입력 매개변수의 생산을 기반으로 일본 회사 Yaskawa I 퀵 드라이브인 Yaskawa를 구동합니다.

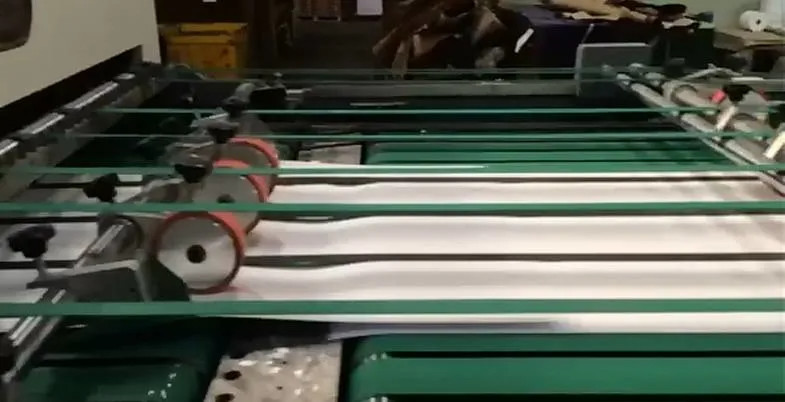

조깅하는 사람에 의한 컨베이어 및 종이 수집 시스템
다단계 컨베이어 시스템: 고속에서 저속까지.먼저 잘린 종이를 빠르게 분리한 다음 종이를 겹친 다음 종이를 모아서 쌓습니다.
쌓인 세트 용지 세트, 용지 더미를 상당한 높이까지 들어 올리면 자동으로 떨어집니다.스태커 테이블은 3면 흔들림 마무리 기능을 가지고 있으며, 모터 측면은 용지를 구동하고, 양면은 고품질 모터 조거로 용지의 진폭을 수동으로 조정하여 작업의 단순성과 안전성을 향상시킵니다.
곱슬 장치
컬링 장치는 롤 말림 또는 접힘 장치를 제거하기 위해 슬리팅 장치 전에 종이 롤에 있습니다.,종이 롤 장력의 안정성을 위해 종이 롤이 먼저 통과합니다.(롤 가장자리까지) 부품을 디콘볼루션 장치로, 롤러는 가이드 롤
새로운 반 곡률 장치
롤의 말림을 효과적으로 제거하여 용지를 더 평평하게 만들고 용지 롤 장력 안정성에 더 도움이 됩니다.
직각도 조정 시스템(용지용 자동 프리즘 조정 시스템):
용지의 직각도를 조정하면 엔지니어가 한 번에 수정하고 작업자는 다시 조정할 필요가 없습니다.
슬리팅 나이프
세 세트의 슬리팅 나이프는 트리밍 및 중간 슬리팅에 사용됩니다.
자동으로 각도 조정(용지 정렬 시스템)
스테퍼 모터의 정밀도는 컷 정밀 나사 조정의 길이와 나이프 그룹의 기울기에 의해 제어되어 컷 쉬어 가장자리의 직선 각도를 효과적으로 보장하고 수동으로 오류율 및 조정 각도를 조정하여 낭비 시간을 줄입니다. .
자동 용지 걸림 중지:
컨베이어에서 용지 걸림이 발생하면 센서가 시스템에 신호를 보내도록 하고 기계는 용지를 절약하기 위해 즉시 정지합니다.
자동 마킹기:
인서트 마킹 후 정확한 카운트를 통해 작업자는 용지 수 이후에 인간-기계 인터페이스에 입력하기만 하면 되며 설정에 따라 용지 수량을 마킹할 수 있습니다.
주요 기계 구조(나이프 홀더 및 홀더 스탠드)
유한 요소 분석, 기계적 진동 분석 및 프레임 최적화를 통한 주 기계 벽, 디자인 통합을 위해 고품질 구상흑연주철을 사용하고 정밀 가공을 통해 전송 구성 요소 간의 공진 현상을 완벽하게 만들어 보다 안정적인 작동을 만듭니다. , 베어링 부품의 수명을 향상시킵니다.
웹 가이드 시스템
엄격한 공정 품질 관리, 서보 제어 시스템 내구성, 유지 보수가 필요 없음, 미세 처리, 높은 동적 응답, 버퍼링 없음, 정확한 포지셔닝, 드라이버 제한 디지털 조정 가능.자동 작동을 위해 디스플레이를 자동으로 절전 모드로 설정할 수 있어 에너지를 절약할 수 있습니다.큰 화면은 실시간으로 표시되며 시스템 실행 상태는 내부에서 명확합니다.
모는 모터:
1. 크로스나이프용 AC 서보 모터 & 엔코더
2. 고속 컨베이어 및 저속 컨베이어용 AC 모터 및 주파수 변압기
3. 상하 종이 쌓기 스탠드용 AC 모터
4. 조깅하는 사람을 위한 AC 모터
5. 스탠드 풀기용 AC 모터
6. 폐기물 모서리 수집용 AC 모터
자세한 내용은
자주하는 질문
1. 주요 제품은 무엇입니까?
우리 Ecoographix는 인쇄 기계 및 소모품 전문 공급 업체입니다.우리는 디지털 인쇄와 오프셋 인쇄를 모두 다룹니다.
프리프레스, 프레스룸, 포스트프레스 등 포장인쇄와 서적인쇄에 주력하고 있습니다.
전 세계에 수백 명의 사용자가 있습니다.우리는 다양한 인쇄 요구 사항을 충족하기 위해 중국 인쇄 제품의 최고 품질을 제공합니다.
2. 공장은 어디에 있습니까?
당사 판매 사무소는 상하이에서 기차로 1시간 거리에 있는 항저우에 있습니다.저희 공장은 상하이, 온주, 소주 및 난양에 있습니다.
3. 귀하의 보증은 무엇입니까?
당사 잉크를 사용하는 경우 기계 및 인쇄 헤드에 대해 1년.우리의 잉크를 사용하지 않는 경우에만 기계에 대해 1년.
4. 리드타임은 무엇입니까?
일반적으로 30일이며 귀하의 요구를 충족시키기 위해 최선을 다할 것입니다.
5. 설치 및 판매 후 기술자 지원은 어떻습니까?
엔지니어가 설치를 돕고 필요한 교육을 제공할 수 있습니다.구매자는 왕복 항공권 및 서비스 요금을 가져가야 합니다.
그리고 현지 숙박비.문제나 질문이 있으시면 7x24시간 처리해 드리겠습니다.
