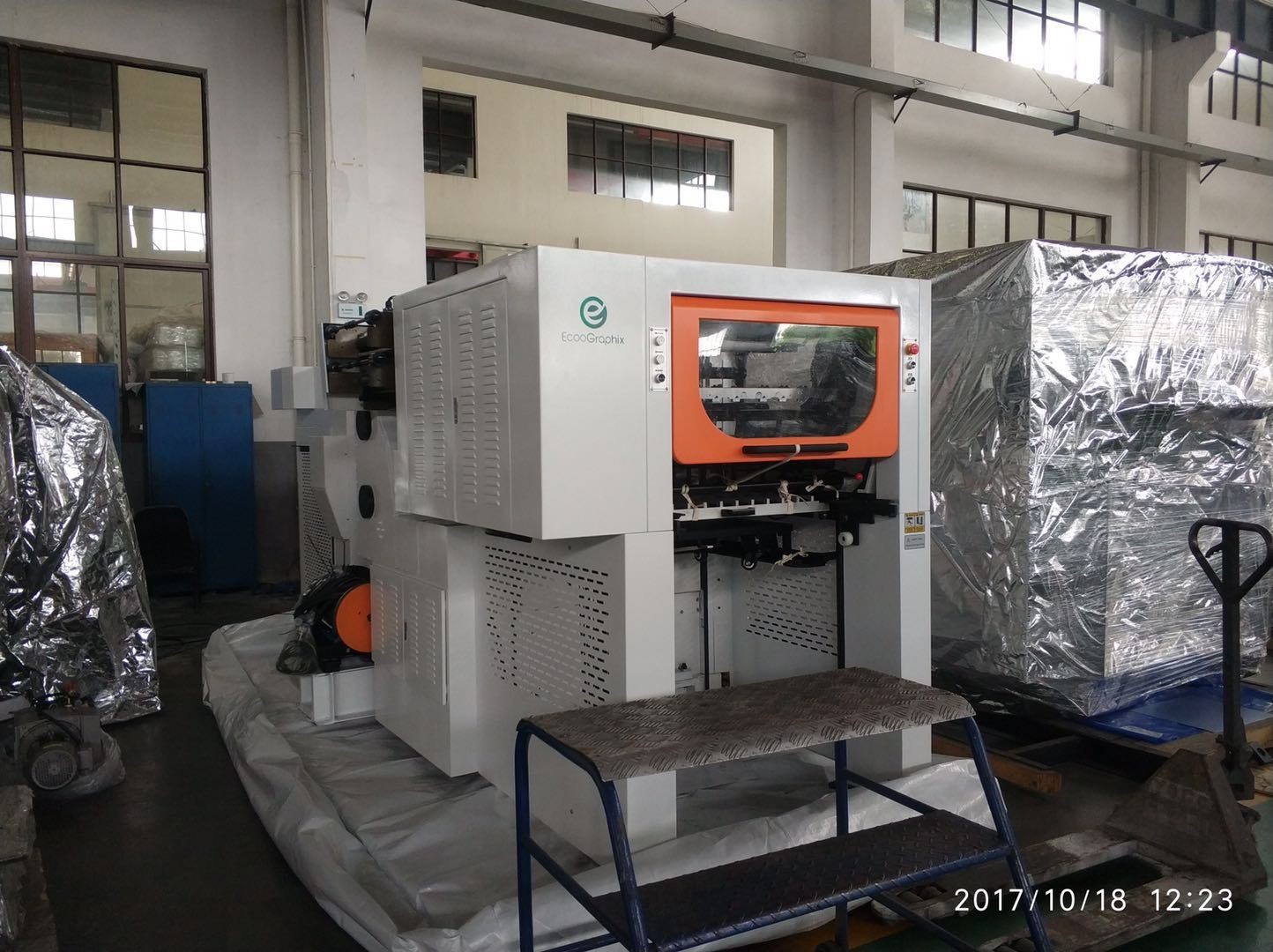

포일 스탬핑 다이 커터 다이 절단과 포일 스탬핑 기계

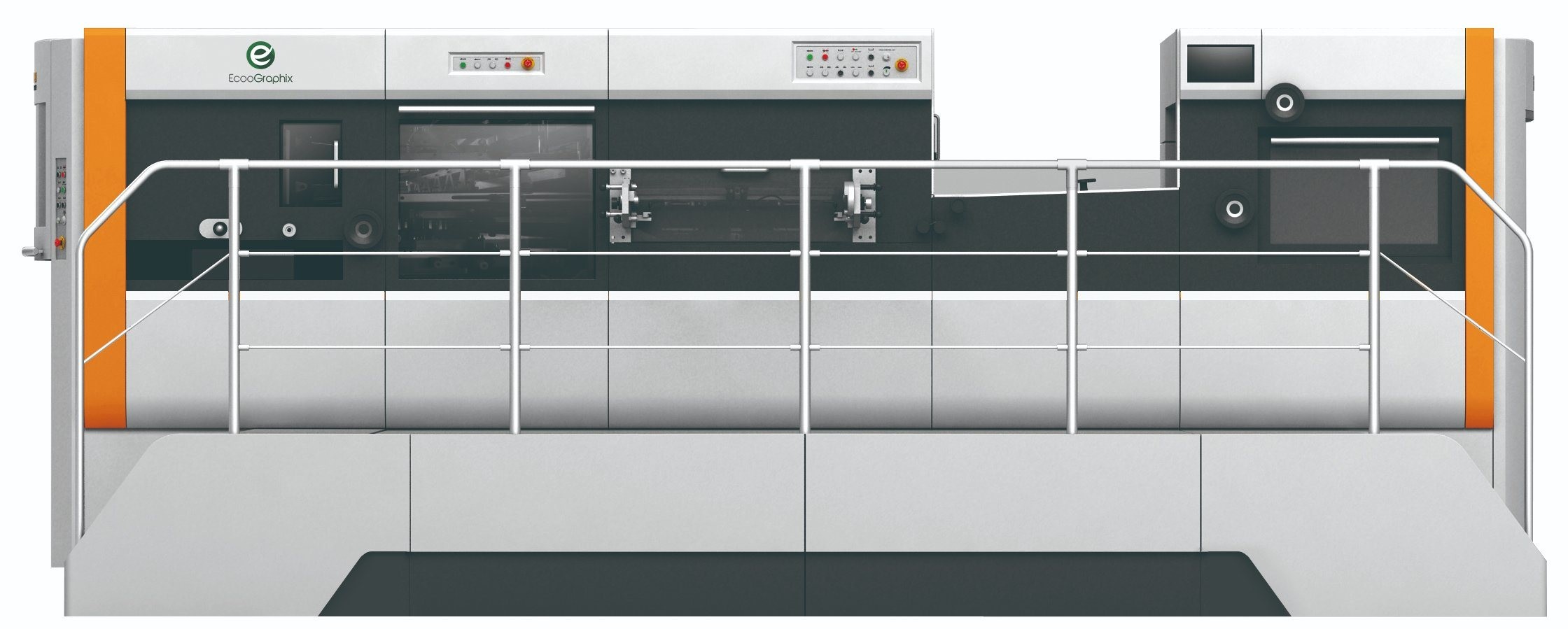

자동장치 모형 절단기 모델 TD790S는 급전부로 구성됩니다. 메인 유닛과 배달 유닛. 논스톱 공급과 전달, 전기적인 제어 시스템은 기계로 이용 가능합니다. 삽입기, 사전에 저장합니다, 스트리핑 유닛, 베커 펌프와 열 압인 당신을 위한 모두가 선택입니다.
1. 그리퍼 바
내구성을 연장하기 위해 알루미늄 합금을 고강도를 채택하고 무게를 줄이고 디자인은 특히 얇은 페이퍼에 적합합니다.
2. 기어박스 위기
간헐식은 과부담에게서 기계를 보호하고 토크 이동 시스템이 볼-필링 요홈 설계를 채택합니다. 비대칭적 설계는 완전히 힘을 이동시키고, 또한 과부담 뒤에 쉽게 재설정될 수 있습니다.
주요 특징
1) 메인 유닛 드라이브는 AC 인버터 제어를 이용하고 있습니다. 공기 클러치는 기계의 운영과 중단을 위해 수입됩니다.
2) 마이크로-프로세서는 전체 기계의 달려서 모니터링하기 위해 PLC와 프로그램을 구성했습니다. 당신이 머신 다운 타임을 줄이기 위한 최단 시간에 야기된 문제점을 발견할 수 있게 하기 위한 메인 유닛 위의 터치 스크린에서 고장표시 단어 외에 더 시각적 스케치.
| 모델 | TDS790 |
| 맥스. 시트 사이즈(MM) | 790x560 |
| 민. 시트 사이즈(MM) | 310x210 |
| 맥스. 사이즈(MM)를 다이 컷하세요 | 760x520 |
| 맥스. 스탬핑 사이즈(MM) | 760x525 |
| 안쪽 추적 사이즈(MM) | 780x530 |
| 규칙(MM)를 줄이는 높이 | 23.8 |
| 인터플레튼 거리(MM) | 51.5 |
| 맥스. 압력 (N) | 120x104 |
| 주식 범위 | 민. 시트 90g/sqm, 판지 157-2000g/sqm,E,B 플루트 |
| 민. 그리퍼 수익(MM) | 6 |
| 맥스. 기계 속도(s/h) | 5500 |
| 맥스. 스탬핑 속도(s/h) | 5000 |
| 스탬핑 플레이트(MM)의 두께 | 5 (선택적 4+1) |
| 경도 공급 샤프트 | 3 |
| 횡단하는 공급 샤프트 | 2 |
| 피딩하는 파일 높이(MM) | 1200 |
| 배달 파일 높이(MM) | 1100 |
| 전기가열 시스템 | 8 구역 |
| 민. 포일 폭(MM) | 40 |
| 포일 릴 핵심(MM) | 25(1 ) 76(3 ) |
| 평가된 전원(KW) | 26 |
| 급기 | 0.8-1.0MPa, ≥0.6m3/min |
| 전체적 차원(MM) | 3855x3650x2210 |
| 중량의 기계(KG) | 8500 |
장점
메인 유닛의 오우 전송은 수입된 에어컨 주파수 변환 제어를 채택하고 갑자기 나타나고 기계의 정지가 수입된 공기 클러치에 의하여 제어됩니다
전체 기계의 오우 운영은 PLC에 의해 제어됩니다. 감시 기기 통과 조건, 고장표시와 그들의 상응하는 난사 방식을 위한 인터페이스 터치-스크린. 이것은 더 조작자 친화됩니다
각각 가열대로 오우 독립적인 온도 조절은 기계의 작동 온도를 더 똑같고 안정적이게 합니다. 타이밍 예비 가열의 기능은 매우 일 효율을 향상시킬 수 있습니다.
