800×580mm자동 다이 커팅 머신스트리핑 TD800S 포함
◣◥▷◀▶◁◤◢ ◣◥ ▷◀▶◁◤◢ ◣◥ ▷◀▶◁◤◢ ◣◥ ▷◀▶◁◤◢ ◣◥ ▷◀▶◁◤◢
비리프나소개

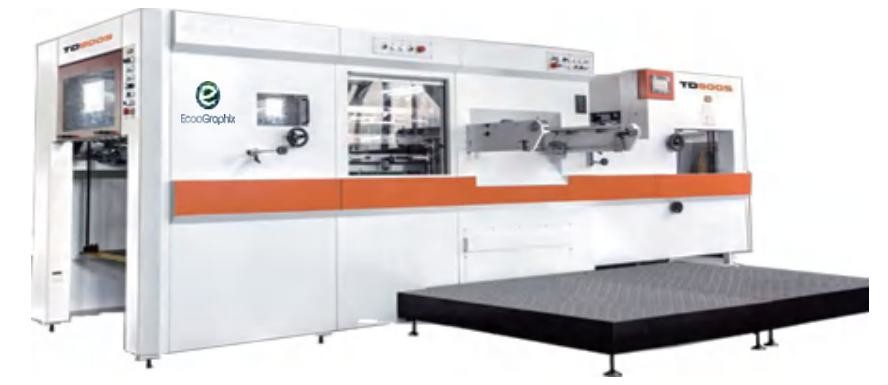

TD800S완전 자동 다이 커팅 머신T 연재물의 최신 제품입니다. 초경질 코팅 및 양극 산화 마감 처리된 가볍고 내구성이 뛰어난 알루미늄 합금으로 제작된 그리퍼가 포함된 7세트의 그리퍼 바는 정확하고 일관된 용지 등록을 보장합니다.
◣◥▷ ◀ ▶ ◁◤◢ ◣◥▷ ◀ ▶ ◁◤◢ ◣◥▷ ◀ ▶ ◁◤◢ ◣◥▷ ◀ ▶ ◁◤◢ ◣◥▷ ◀ ▶ ◁◤◢
디세부 사항
♥ 공급 장치
• 생산 중 파일을 수동으로 측면 교정할 수 있는 핸들이 있는 파일 트레이
• 분당 120매의 최고 속도를 갖춘 스트림형 급지 시스템
• 종이 들어올리기용 흡입 컵 2개, 종이 이동용 흡입 컵 2개
• 흡입 헤드의 높이와 각도를 쉽게 조절할 수 있습니다.
• 피더 파일이 과도하게 상승하는 것을 방지하는 전자 안전 장치
• 파일 테이블의 횡방향 위치 조정에 대한 미세 조정이 가능합니다.
• 정밀 이중 시트 감지기
• 전체 사이드 가이드를 제거하고 교체할 필요 없이 볼트를 돌리는 것만으로 풀 및 푸시 사이드 가이드를 쉽게 전환할 수 있습니다.
• 미세 조정이 가능한 전면 가이드 2개 및 측면 가이드는 휠 핸들로 조정 가능
• 용지 걸림 시 공급 테이블에 자동 정지 시스템을 갖춘 광전 감지기
• 손쉬운 준비를 위해 공급 장치와 주 기계의 별도 구동 제어
• 타이밍 제어를 위한 PLC 및 전자캠
♣ 다이커팅 유닛
• 슈나이더 인버터 제어로 제어되는 메인 모터
• 모터로 구동되고 터치스크린으로 제어되는 웜기어에 의한 절삭력 미세 조정
• 압력 정확도는 최대 0.01mm까지 가능합니다.
• 40Cr 강철로 제작된 크랭크 샤프트
• Q235-A 강철로 제작된 기계 프레임, Meehanite Die Cast Iron 기술을 적용한 수지 코팅 모래가 있는 QT60 연성철로 제작된 상부 및 하부 플래튼
• 절단 추격 전환 장치
• 작업자와 장비의 최고의 안전을 위한 토크 제한기가 있는 과부하 보호 장치
• 장기 테스트 후 일본 Subaki에서 메인 그리퍼, 체인 쌍으로 납품됨

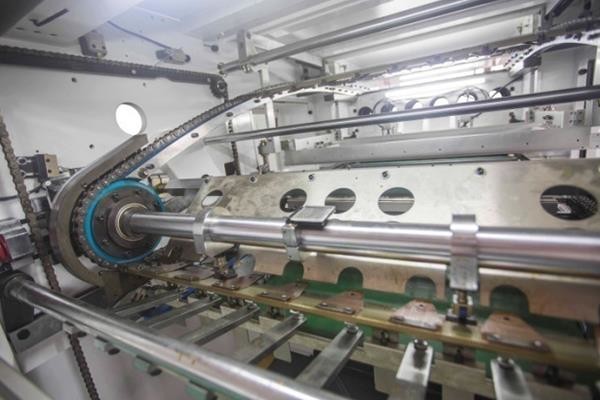

• 그리퍼 바 위치 제어를 위한 고압 인덱스 구동 시스템
• 공압식 잠금 및 절단 체이스 해제
• 빠른 작업 전환을 위한 센터라인 시스템
* 스트리핑 유닛
• 다이 교체를 용이하게 하는 상부, 중간, 하부 스트리핑 프레임이 있는 3액션 이동 구조
• 스트리핑 핀 또는 수/암 다이를 다양한 스트리핑 작업에 사용할 수 있습니다.
• 다이커팅 섹션의 중심선 등록 시스템과 일치하며, 스트리핑 시스템에도 동일한 시스템이 적용되어 전환 시간을 최소화합니다. 정확한 위치 지정으로 생산 효율성을 높일 수 있습니다.
• 상부 탈피 프레임의 상하 움직임은 모터로 제어되므로 조정이 더 쉽습니다.
♣ 배송 유닛
• 배달용지 더미의 과상승, 과하강을 방지하는 안전광전장치
• 조정 가능한 누름기 브러시를 사용하면 그리퍼에서 용지를 내리고 용지를 쌓는 데 도움이 됩니다.
• 최대 1020mm의 높은 파일 디자인
• 무중단 배송이 가능한 자동 보조 벨트 테이블
• 공급 장치의 이동 및 속도 제어는 공급 장치에서 조정될 수 있습니다.
◣◥▷ ◀ ▶ ◁◤◢ ◣◥▷ ◀ ▶ ◁◤◢ ◣◥▷ ◀ ▶ ◁◤◢ ◣◥▷ ◀ ▶ ◁◤◢ ◣◥▷ ◀ ▶ ◁◤◢
에스사양
모델
ECOO-TD800S
최대. 시트 크기(mm)
800×58
최소 시트 크기(mm)
310×310
최대. 다이 커팅 크기(mm)
790×570
최소 그리퍼 마진(mm)
8
높이 절단 규칙(mm)
23.8
내부 체이스 크기(mm)
940×610
재고 범위
판지: 800-2000g/m²B 플루트
최대. 압력(N)
200T
최대. 다이 커팅 속도
7000초/시간
먹이 더미 높이(mm)
1300
납품 파일 높이(mm)
1000
소음
85dB(A) 이하
주발동기(kw)
7.5
총 전력(kw)
15
기계의 무게(T)
14.5
전체 치수(mm)
4900 × 2000 × 2000
| 모델 | ECOO-TD800S |
| 최대. 시트 크기(mm) | 800×580 |
| 최소 시트 크기(mm) | 310×310 |
| 최대. 다이 커팅 크기(mm) | 790×570 |
| 최소 그리퍼 마진(mm) | 8 |
| 높이 절단 규칙(mm) | 23.8 |
| 내부 체이스 크기(mm) | 940×610 |
| 재고 범위 | 판지: 800-2000g/m², B 플루트 |
| 최대. 압력(N) | 200T |
| 최대. 다이 커팅 속도 | 7000초/시간 |
| 먹이 더미 높이(mm) | 1300 |
| 납품 파일 높이(mm) | 1000 |
| 소음 | ≤85dB(A) |
| 주발동기(kw) | 7.5 |
| 총 전력(kw) | 15 |
| 기계의 무게(T) | 14.5 |
| 전체 치수(mm) | 4900 × 2000 × 2000 |
◣◥▷ ◀ ▶ ◁◤◢ ◣◥▷ ◀ ▶ ◁◤◢ ◣◥▷ ◀ ▶ ◁◤◢ ◣◥▷ ◀ ▶ ◁◤◢ ◣◥▷ ◀ ▶ ◁◤◢
에이장점
1)메인 유닛의 변속기는 가져온 A/C 주파수 변환기 제어를 채택하고 기계의 시동 및 정지는 가져온 공기 클러치를 통해 제어됩니다.
2)전체 기계의 작동은 PLC에 의해 제어됩니다. 기계 작동 상태, 문제 표시 및 해당 사항을 모니터링하기 위한 인터페이스 터치스크린해당 촬영 방법. 이는 운영자에게 더 친숙합니다.
◣◥▷ ◀ ▶ ◁◤◢ ◣◥▷ ◀ ▶ ◁◤◢ ◣◥▷ ◀ ▶ ◁◤◢ ◣◥▷ ◀ ▶ ◁◤◢ ◣◥▷ ◀ ▶ ◁◤◢
에이응용
TD800S 자동 다이 커팅 머신이라고도 함판지 다이 커팅 머신. 이 모델은 다양한 종류의 라벨을 절단하는 데 특별합니다.
◣◥▷ ◀ ▶ ◁◤◢ ◣◥▷ ◀ ▶ ◁◤◢ ◣◥▷ ◀ ▶ ◁◤◢ ◣◥▷ ◀ ▶ ◁◤◢ ◣◥▷ ◀ ▶ ◁◤◢
피생산에이nd피포장
생산부터 배송까지 우리는 고객에게 좋은 제품 품질과 서비스를 보장하기 위해 모든 세부 사항을 매우 신중하게 만듭니다.
◣◥▷ ◀ ▶ ◁◤◢ ◣◥▷ ◀ ▶ ◁◤◢ ◣◥▷ ◀ ▶ ◁◤◢ ◣◥▷ ◀ ▶ ◁◤◢ ◣◥▷ ◀ ▶ ◁◤◢
기음인증
◣◥▷ ◀ ▶ ◁◤◢ ◣◥▷ ◀ ▶ ◁◤◢ ◣◥▷ ◀ ▶ ◁◤◢ ◣◥▷ ◀ ▶ ◁◤◢ ◣◥▷ ◀ ▶ ◁◤◢
에프AQ
|
Q1: 당신의 주요 제품은 무엇입니까? 에이:당사의 주요 제품은 Prepress 4up 및 8up 온라인/오프라인 감열 CTP, CTCP, VLF CTP, Flexo CTP, 프로세서, 오프셋 플레이트, 오프셋 잉크, 오프셋 인쇄 담요, 후가공 포장 장비 등입니다. |
|
Q2: 당신의 공장은 어디에 있습니까?
|
|
Q3: CTP 프로세서에 대한 인증이 있습니까?
|
|
Q4: 작업 흐름과 RIP도 제공할 수 있습니까?
|
|
Q5: 설치 및 판매 후 기술자 지원은 어떻습니까? 에이:우리 엔지니어가 설치를 돕고 필요한 교육을 제공할 수 있습니다. 구매자는 왕복 항공권, 서비스 요금 및 현지 숙박 비용을 부담해야 합니다. 문제나 질문이 있으면 언제든지 7×24시간 이용 가능합니다. 전 세계적으로 많은 양의 CTP 설치 중 EcooGraphix China에서 CTP 제품을 직접 구매한 최종 사용자(프린터)도 많으며 EcooGraphix 기술 서비스 팀은 정기적인 현장 방문을 통해 원격으로 이러한 설치를 지원합니다. 이러한 최종 사용자 프린터는 모두 당사의 강력한 품질, 원활한 원격 서비스, 철저한 교육 및 유지 관리 덕분에 완전한 만족감을 갖고 CTP 시스템을 실행합니다. EcooGraphix China에서 직접 구매를 고려 중인 프린터라면 설치, 교육, 애프터 서비스에 번거로움이 없습니다. 우리는 귀하의 만족을 보장합니다. |
