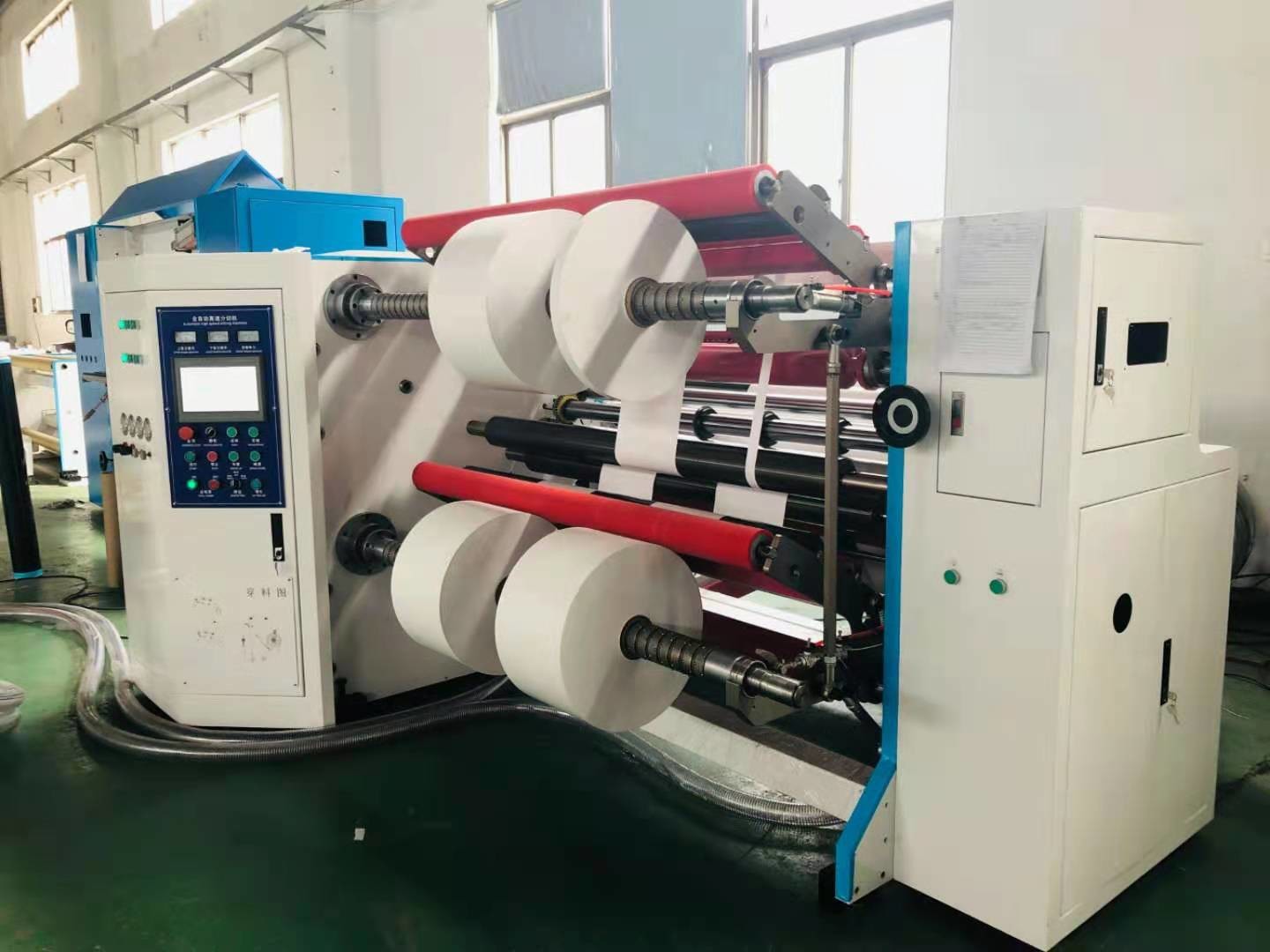

다중기능 페이퍼 롤 슬리팅과 다시 감기 기계
SLT1300F
플라스틱 박막 (PVC, 오프, 애완, CPP), 종이, 유리 연마 종이, 알루미늄 박판 종이, 알루미늄 호일, 접착 스티커, 부직포와 길게 째지고 다시 감는 다른 감긴 물질과 같은 다양한 극대 종류 감긴 물질의 슬리팅에 대한 에코오그래프이스 SLT-1300F 정장.
1. 특징
1) 지멘스 PLC는 시스템과 터치 스크린을 제어합니다, 모든 매개 변수가 모니터에 디스플레이됩니다. 단지 롤 직경, 재료 두께, 초기 장력을 셋업하시오 그러면 기계는 자동적으로 운영합니다.
2) 샤프트리스 수력 로딩·시스템, 맥스. 부하 용량은 3 톤입니다.
3) 20Kg/m2 언와인딩 장력을 위한 전자 브레이크 장치는 제어됩니다.
4) 처리된 CNC & 열처리 발판 벽체가 판벽널을 끼웁니다, 어떤 변형.
5) 감기지 않은 부문이 방향 조정할 수 있는 균형을 잡롤러로 설비한다는 것을 전체 망과의 단단한 터치를 유지하는 롤러 자체가 보증합니다.
6) 전송롤러를 균형화시키는 동적 / 정전기.
7) 상위 원형 나이프가 스크루에 의해 고쳐지고 더 낮은 원형 나이프가 알루미늄 스페이서에 의해 고쳐진다고, 정확성을 줄이는 것 보증될 수 있습니다.
8) 자동장치는 장식주름을 터커 빨리 더 말쑥한 되감기에게 편리한 열.
9) 로드셀 센서와 자동 장력 제어기는 일정한 장력을 보증합니다.
10) 한계가 길이, 기계를 미리 설정하는 때인 자동 미터 반대는 자동적으로 멈춥니다.
11) 중복 문제는 바나나 롤러로 회피될 수 있습니다.
12) 긴급 스위치를 갖춥니다.
13) CCD 디지털 카메라 센서 또는 망 안내를 위한 광전지.
2. 주요 인자 :
| 모델 | JT-SLT-1300F |
| 맥스. 감기지 않은 폭 | 1300 밀리미터 |
| 맥스. 감기지 않은 지름 | 1000 밀리미터 |
| 맥스. 리와인드링 지름 | 800 밀리미터 |
| 수용 가능 두께는 이릅니다 | 50-800gsm |
| 맥스. 기계 속도 | 300m/min |
| 감기지 않은 / 되감기 샤프트 | 샤프트를 확대하는 3"(76mm) 공기 |
| 정격 전력 | 18KW |
| 기계 하중 | 2500 킬로그램 |
| 전체적 차원(L*W*H) | 3600mm* 2400 밀리미터 *2000mm |
| 적용물 |
|
의학적인 팩스 용지, 금전 등록기 종이, ATM 종이를 포함하는, 모든 종류의 감열지 |
| 감기지 않은 부문 |
|
Ø 곤경 3시 6분에 대한 수력 샤프트리스 언와인더는 공동을 만듭니단 더 쉽게 충전제에 더 대만으로부터의 Ø 전자 브레이크 장치
|
| 슬리팅 섹션 |
|
Ø 디스크 커터 조정할 수 있고 움직일 수 있는 블레이드 베이스와 Ø 커터.
|
| 리와인드링 부문 |
|
Ø 0.5, 1 또는 당신의 요구로서 Ø은 리와인드링 기술을 포장합니다, 그것이 되감기 롤을 누르기 위해 수직 방식을 채택합니다 대만으로부터의 Ø 전자기 클러치
|
| 제어부 |
|
독일로부터의 Ø 지멘스 PLC & HMI Ø 모든 매개 변수는 모니터에 디스플레이됩니다
|
| 다듬어진 소모 |
|
Ø 그것은 떨어져서 폐기물을 불기 위해 에어블로어를 채택합니다, 에어블로어 발전소가 0.75 kw입니다.
|
| 선택적입니다 |
|
| 감기지 않은 부문 |
되감기 샤프트를 확대하는 -3"(76mm)air - 수력 자동 리프트-업 로딩·시스템 -초음파 조정이 매우고 정밀도를 얻습니다 대만으로부터의 -전자기 브레이크 -완전히 자동 장력 제어기 재료 밀착도를 조정하곤 한 -균형 롤러 |
| 슬리팅 섹션 |
면도기 커터 또는 디스크 커터의 -선택 -디스크 커터 어셈블리는 캠 자기 로킹을 채택합니다 조정할 수 있고 움직일 수 있는 블레이드 베이스와 -커터. -미터 반대 제어기가 지나서 모터를 정맥에 주사하는 -NIP 롤러. |
| 리와인드링 부문 |
되감기 샤프트를 확대하는 -3 " 공기 -센터 리와인드링 기술 - 가압 아암 대만으로부터의 -전자기 위기 |
| 제어부 |
-이노밴스 PLC & HMI -모든 매개 변수는 모니터에 디스플레이됩니다 모두 쉐나이더로부터 -낮은 전압 전기 제품 |
| 다듬어진 소모 모서리 | 구축 튜브와 -모서리 소모 송풍기 |
| 선택적입니다 |
-6과 12 감기지 않은 샤프트 -샤프트리스 타입 풀림 스탠드. 되감기를 위한 -마찰 차동축. -초음파 형태 가장자리 위치제어 (EPC) 슬리팅 장치를 위한 -안전성 경비대. 기계의 4개 코너 위의 -긴급 스위치. |
어떻게 다기능 슬리팅과 다시 감기 기계가 일합니까?
1. 언와인딩
감기지 않은 단계는 용지의 패런트 롤이 로딩되고 확보되는 전개 입지로 구성됩니다.
입지는 그것의 중심축에 관한 명부를 소유하고, 그것이 회전할 수 있게 허락합니다.
우리의 용지 중작업 로딩 기계는 장소로의 거대한 페이퍼 롤을 소유하기 위해 클램프 장치를 가지고 있습니다.
2. 슬리팅
슬리터 머리는 일련의 회전하는 라운드 디스크 커터들 또는 면도기로 구성되고 그것이 웹의 절단을 합니다.
바람직한 슬릿폭은 슬리터 머리에 칼의 지역을 변경함으로써 사용되는 기계의 종류에 의존하여 손으로 또는 자동적으로 설정됩니다.
라운드 디스크 커터들은 회전 원반이거나 정전기일 수 있습니다.
공기 커터들의 타입은 당신의 상술에 의존합니다. 일련의 환상 디스크는 종이의 웹을 지정 사이즈로 절단했습니다.
가공 방법은 전단 커팅입니다. 최저 입상한 라운드 디스크 커터들은 상공 디스크 커터와 함께 일합니다. 그들은 한줄로 일하고, 스시스소르-라이크 삭감을 생산합니다. 그것은 매우 고급 품질의 바른 날카로운 절단을 생산합니다.
라운드 디스크 커터들이 항상 잘 설정되고 제휴된다는 것을 당신이 보증하다는 것이 중요합니다. 이것은 평탄하지 않은 삭감을 가지고 있기를 회피하는 것입니다. 퉁명스러운 라운드 디스크 커터들은 또한 평탄하지 않은 에지로 이어질 것입니다.

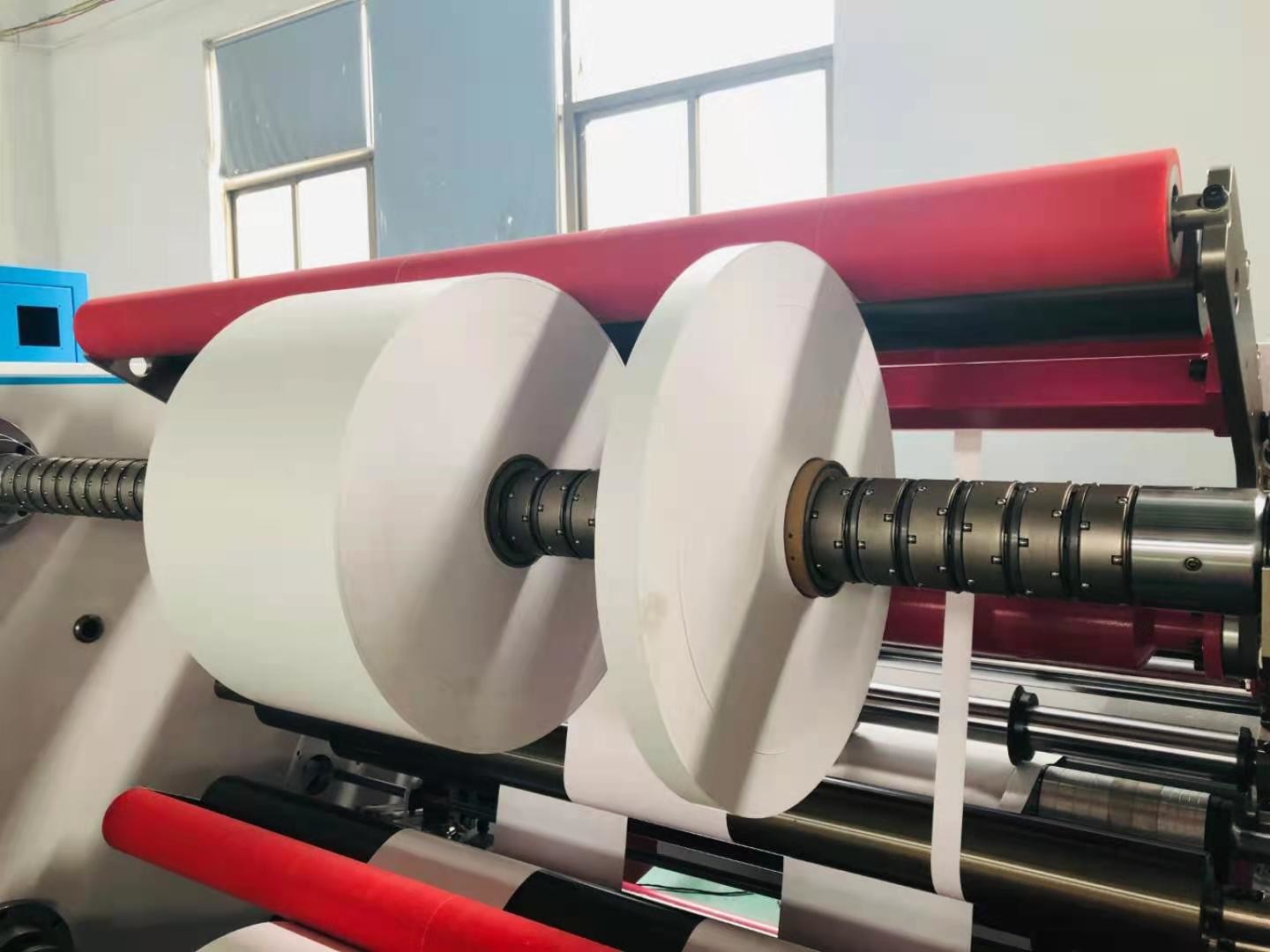

3. 되감기
슬릿은 바람직한 화면 또는 직경에 되감기 입지 위의 더 작은 핵심 위에 다시 감습니다.
이것은 슬리터 머리로 발생합니다. 다양한 요소는 주어진 조건하에서 사용될 실패의 종류를 결정합니다.
슬리터 머리가 슬릿부를 분리된 채로 유지하는 후에 있는 롤러. 그들이 와인딩에 들어가고, 시트가 결론 없는 논쟁을 짜는 것을 예방한 것처럼 이것은 있습니다. 이것은 롤세트에서 인접한 명부 사이에 발생합니다.
중작업 언로딩 기계는 자동 수력 대형롤 적재 선반을 갖추고 있습니다. 부하 용량은 3 톤에 달려있습니다.
대형 기계에 설치된 에지 포지션 컨트롤러는 깔끔하게 웹 소재를 슬리팅 부품으로 인도하는 것을 돕습니다.
