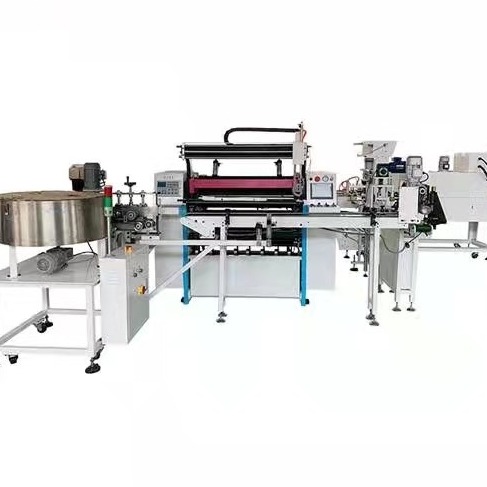

온라인 ATM POS 감열지 슬리 팅 및 되감기 라인 머신
에코-T1400FA
EcooGraphix T-1400FA는 플라스틱 필름(PVC,OPP,PET,CPP), 종이, 유리지, 알루미늄 호일지, 알루미늄 호일, 접착 스티커, 부직포 등 다양한 초대형 코일 소재의 슬리팅에 적합합니다. 직물 및 기타 코일 재료 슬리팅 및 되감기.
1. 특징
1) SIEMENS PLC 제어 시스템 및 터치 스크린, 모든 매개변수가 모니터에 표시됩니다.롤 직경, 재료 두께, 초기 장력을 설정하기만 하면 기계가 자동으로 실행됩니다.
2) 무축 유압 로딩 시스템, 최대.적재 능력은 3톤입니다.
3) 풀림 장력 제어를 위한 20Kg/m2 전자기 브레이크.
4) CNC 가공 및 열처리 발판 벽 패널, 변형 없음.
5) 풀리는 부분에는 방향 조절이 가능한 밸런싱 롤러가 장착되어 있어 롤러 자체가 웹 전체에 밀착되도록 합니다.
6) 동적/정적 균형 전송 롤러.
7) 상부 원형 칼은 나사로 고정되고 하부 원형 칼은 알루미늄 스페이서로 고정되므로 절단 정밀도가 보장 될 수 있습니다.
8) 자동 터커가 꼬리를 잡아당겨 빠르게 되감기를 트리거하는 데 편리합니다.
9) 로드셀 센서와 자동 장력 조절 장치로 일정한 장력을 보장합니다.
10) 자동 미터 카운터, 미리 설정된 길이에 도달하면 기계가 자동으로 멈춥니다.
11) 바나나 롤러로 겹치는 문제를 피할 수 있습니다.
12) 비상 스위치가 장착되어 있습니다.
13) 웹 가이딩을 위한 CCD 디지털 카메라 센서 또는 광전지.
2.주요 매개변수:
| 모델 | 에코-1400FA |
| 최대상위 웹 너비 | 1400mm |
| 최대상위 웹 직경 | 1200mm |
| 최대되감기 직경 | 300mm |
| 최소슬릿 폭 | 15mm |
| 최대기계 속도 | 300m/분 |
| 토크 | 100Nm |
| 풀기 유형 | 3" 공기 확장 샤프트 |
| 되감기 샤프트 | 0.5", 1"을 사용할 수 있습니다(또는 귀하의 요청에 따라) |
| 힘 | 20KW |
| 전압 | 3상, 380V, 50Hz |
| 무게 | 4000kg |
| 치수 | 5500*2200*1880mm |
Ecoo-1400FA를 사용하면 코어 피딩에서 롤 포장까지 원스톱 감열지 생산을 실현할 수 있습니다.
Ecoo-1400FA는 8시간 안에 23,0000-35,000개 57mm x 50mm 롤을 생산할 수 있으며 전담 작업자가 필요하지 않습니다.
새로 출시된 Ecoo-1400FA 자동 감열지 생산 라인을 보다 잘 이해할 수 있도록 가동 과정에 따라 부분적으로 소개하겠습니다. 참고용으로 데모 비디오를 보려면 youtube 링크를 클릭하십시오.
코어 공급은 자동 코어 피더에 의해 완료됩니다.플라스틱 코어가 미리 그릇에 있는 한 코어 피더는 자동으로 플라스틱 코어를 코어 스테이징 컨베이어로 밀어 넣습니다.
| 풀기 섹션 |
- 3"(76mm) 공기 팽창 되감기 샤프트 |
| 슬리팅 섹션 |
- Razor 절단기 또는 디스크 절단기의 선택 |
| 되감기 섹션 |
- 3" 공기 확장 되감기 샤프트 |
| 제어 섹션 |
- Inovance PLC 및 HMI |
| 다듬어진 폐기물 가장자리 | - 배출 튜브가 있는 에지 폐기물 송풍기 |
| 선택 과목 |
- 6'' 및 12" 풀기 샤프트 |
