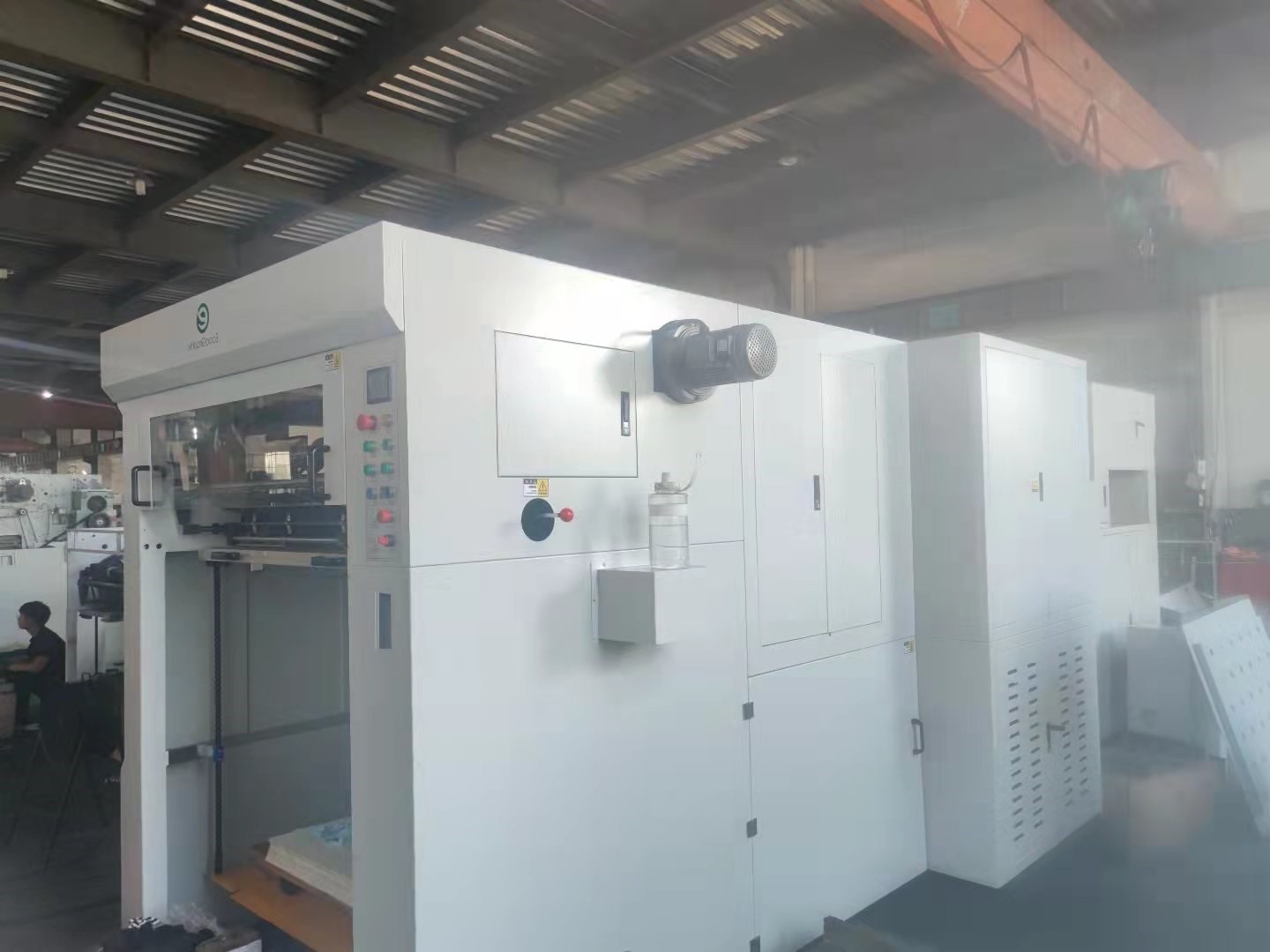

정확한 위치 자동 평판 다이 커팅기
① 소개
자동 다이 커팅기는 일반 포장재에 널리 사용됩니다. 예를 들어 라벨 핫 스탬핑, 카드 핫 스탬핑, 식품 포장 핫 스탬핑등입니다.
인쇄, 라미네이팅 후 롤 재질 자동 스탬핑에 사용됩니다. 종이 상자, 종이컵, 포장 라벨, 판지 엠보싱, 휴대용 종이 가방, 종이 커버, PVC, 다양한 플라스틱 등의 생산에 적합합니다...
② 사양
자동 다이 커팅기
모델

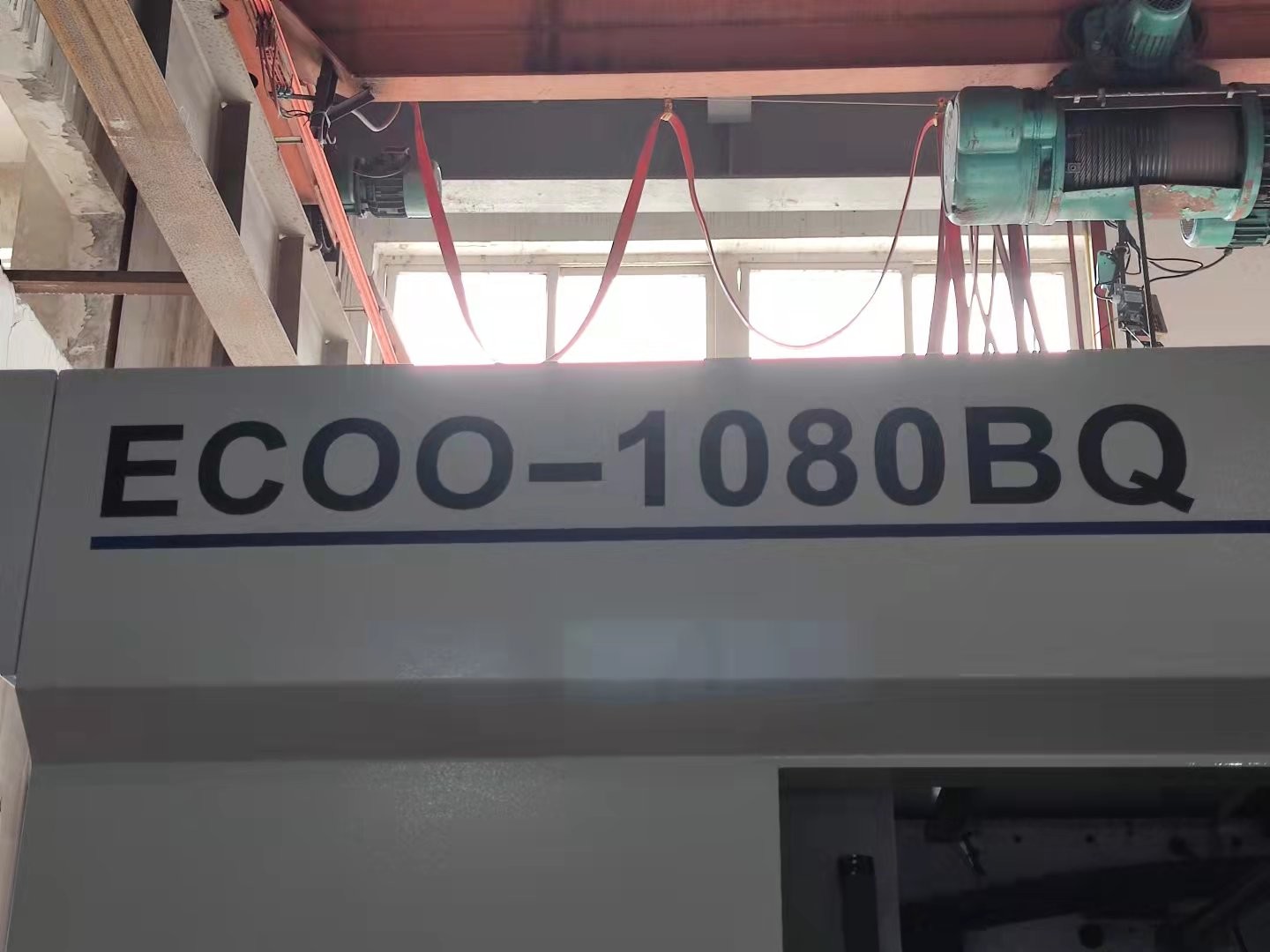

ECOO-1080BQ
최대 시트 크기(mm)
1080 x 780
최소 시트 크기(mm)
400 x 330
최대 다이 커팅 크기(mm)
1075 x 770
내부 체이스 크기(mm)
1100 x 790
커팅 플레이트 크기(mm)
1080 x 780
최소 그리퍼 여백(mm)
7
다이 커팅 정확도(mm)
≤ ±0.1
최대 압력(T)
300
최대 기계 속도(s/h)
7000
피딩 더미 높이(mm)
1550
배달 더미 높이(mm)
1400
재료 범위
백보드지: 0.1~2 mm; 골판지: < 4 mm
전력
17.8kw
치수(mm)
5880(+1650) x 2100(+1600) x 2350
무게(T)
17.6
| 자동 다이 커팅기 | |
| 모델 | ECOO-1080BQ |
| 최대 시트 크기(mm) | 1080 x 780 |
| 최소 시트 크기(mm) | 400 x 330 |
| 최대 다이 커팅 크기 (mm) | 1075 x 770 |
| 내부 체이스 크기(mm) | 1100 x 790 |
| 커팅 플레이트 크기(mm) | 1080 x 780 |
| 최소 그리퍼 여백(mm) | 7 |
| 다이 커팅 정확도(mm) | ≤ ±0.1 |
| 최대 압력(T) | 300 |
| 최대 기계 속도(s/h) | 7000 |
| 피딩 더미 높이(mm) | 1550 |
| 배달 더미 높이(mm) | 1400 |
| 재료 범위 | 백보드지: 0.1~2 mm; 골판지: < 4 mm |
| 전력 | 17.8kw |
| 치수(mm) | 5880(+1650) x 2100(+1600) x 2350 |
| 무게(T) | 17.6 |
③ 기능
♥ 완벽한 디자인, 정밀한 조립, 우수한 안정성, 강력한 안전성 및 저소음.
♠ 웜 기어, 웜, 크랭크 샤프트 전송 기술, 높은 다이 커팅 압력 및 긴 서비스 수명.
* 고정밀 간극 메커니즘, 높은 다이 커팅 정확도 및 안정적인 작동.
♣ 유럽 기술 피더 헤드를 채택하여 종이 흡입이 조절 가능하고 안정적이며 정확하며 종이에 대한 적용성이 뛰어납니다.
♥ 논스톱 용지 공급, 사전 코딩된 용지 스택 및 용지 지불 및 수집 메커니즘은 보조 시간을 단축하고 작업 효율성을 향상시킬 수 있습니다.
♠ 다이 커팅 플레이트 프레임 및 하부 플레이트 메커니즘, 인간화된 디자인, 빠르고 편리한 플레이트 로딩 및 조정.
* (선택 사항) 폐기물 제거 기능이 있는 3프레임 링키지 메커니즘, 인간화된 디자인, 폐기물 제거 플레이트 설치 및 조정 플레이트 제거가 빠르고 편리합니다.
♣ 공압 플레이트 잠금 장치는 플레이트 프레임을 더 단단하고 정확하며 시간을 절약합니다.
♥ 전면 게이지, 측면 게이지 및 용지 피더 미세 조정 장치는 용지 위치를 더 정확하게 만듭니다.
♠ 이중 시트, 구부러진 시트 및 빈 시트의 광전 레벨 제어는 용지의 정확성과 안정성을 보장하고 폐기물을 줄입니다.
* 전기 제어 모듈식 설계는 수입 전기 부품을 채택하여 정확한 제어와 우수한 신뢰성을 보장합니다.
♣ 터치 스크린 맨 머신 인터페이스, 실행 상태의 실시간 동적 모니터링 및 표시, 편리하고 빠른 기계 조정 및 문제 해결.
♥ 순환 냉각 오일 공급 시스템은 기계의 움직이는 부품이 좋은 윤활을 받고 내구성이 있도록 합니다.
♠ 타이밍 및 정량 자동 오일 공급 시스템은 기계의 다른 움직이는 부품이 완전히 윤활되고 긴 서비스 수명을 갖도록 합니다.
④ 세부 정보
 |
| 판지 및 골판지용 유럽 기술 정밀 피더 헤드. 4개의 흡입 및 4개의 공급, 흡입 각도는 종이의 변형에 따라 조절할 수 있습니다. |
|
|
양면 푸시-풀 듀얼 용도 측면 조절. 전기 기계 이중 시트 감지기. 주요 용지 공급 테이블은 기계를 멈추지 않고 전환됩니다. 초내마모성 폴리우레탄 용지 이송 롤러. |
|
| 압력 베어링 부품은 고강도 연성 철 QT500으로, 높은 강도를 가지며 변형되지 않습니다. 특수 공정으로 처리된 합금강 크랭크 샤프트. |
|
| 초내마모성 웜 기어 및 웜. |
|
|
대만 고압 펌프 순환 오일 윤활 시스템. 고정밀 간헐 메커니즘. 일본 SMC 회전 조인트. 정밀 압력 조절 메커니즘.
|
|
| 자동 용지 배열 장치, 배달을 위한 양방향 공기 분사 장치는 두껍고 얇은 종이가 깔끔하게 배달되도록 합니다. 배달 섹션에는 사용자 친화적인 작동을 위한 제어판이 장착되어 있습니다. 깔끔한 배달을 보장하는 용지 배달 광전. 배달 테이블의 자동 리프팅 제어 시스템. 논스톱 배달 장치 장착. |
⑥ 인증
⑦ 자주 묻는 질문
|
|
|
Q2: 귀사의 공장은 어디에 있습니까?
|
|
|
|
Q4: 귀사의 기계에 대한 인증이 있습니까?
|
|
|
|
Q6: 귀사의 일반적인 지불 조건은 무엇입니까?
|
|
Q7: 설치 및 애프터 서비스 기술 지원은 어떻습니까? A: 당사의 엔지니어는 설치를 돕고 필요한 교육을 제공할 수 있습니다. 구매자는 왕복 항공권, 서비스 요금 및 현지 숙박 비용을 부담해야 합니다. 문제나 질문이 있으면 연중무휴 24시간 지원해 드립니다. 전 세계에 걸친 당사의 대규모 CTP 설치 사례 중에는 EcooGraphix China에서 직접 CTP 제품을 구매한 많은 최종 사용자(인쇄업체)가 있으며, EcooGraphix 기술 서비스 팀은 정기적인 현장 방문을 통해 이러한 설치를 원격으로 지원합니다. 이러한 최종 사용자 인쇄업체는 당사의 견고한 품질, 원활한 원격 서비스, 철저한 교육 및 유지 보수로 인해 CTP 시스템을 완전히 만족스럽게 운영하고 있습니다. EcooGraphix China에서 직접 구매를 고려하고 있는 인쇄업체라면 설치, 교육 및 애프터 서비스에 대한 번거로움이 없습니다. 만족을 보장합니다.
|
