북 바인딩 기계를 꿰매는 12000 C/H 8 스테이션 안장
기계적인 전송 축을 대체하기 위해 전자 주축을 사용하여, 스티트치히어로 SH300 책 등을 철사로 박는 제본 방식 시스템은 샤프트리스 송신 제어를 이용하기 위해 중국에 첫번째이고, 오늘 사용자들의 가장 긴급한 구속력이 있는 필요를 충족시킬 수 있고, 전통적 인쇄물의 바인딩을 위한 빠르고 효율적 생산의 옵션을 제공합니다.

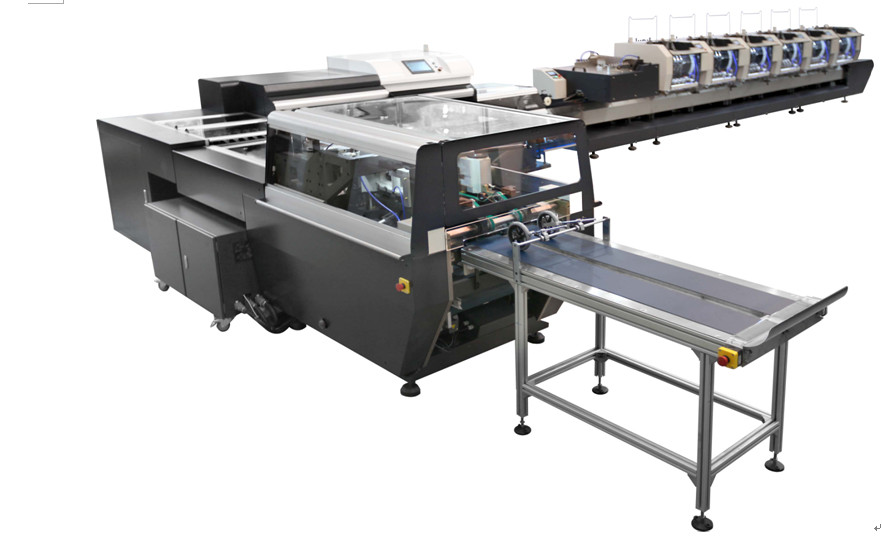

스티트치히어로 SH300 책 등을 철사로 박는 제본 방식 라인은 다음과 같은 단일 기계장치로 구성됩니다 : DY480 바느질 대, ZYDY480 접힌 바느질 대, DQ12 책 등을 철사로 박는 제본 방식 대, QSD12 삼면 장부 트리밍 장치, SZQ480 선형 컨베이어와 SH300 전기 제어 박스.
그것의 작업하는 프로세스는 채집 장치 (그것이 사용자의 필요에 따라 10에 증가될 수 있는)의 6대 독립적 기계가 자동적으로 페이지 번호에 따라 서명을 책 수집 체인에 맞추고, 접고 페이지 포설 기계에 의해 표지와 일치된다는 것입니다.
| 상술 | |||
| 모델 | 스티트치히어로 SH300 | ||
| Max.untrimmed 시트 사이즈 | 단일 페이지 :480 Ｘ 320 밀리미터 ;두배 페이지 : 480 Ｘ 320 밀리미터 | ||
| Min.binding 사이즈 | 단일 페이지 :158 Ｘ 110 밀리미터 ; 두배 페이지 :206x110mm | ||
| Max.trimmed 시트 사이즈 | 단일 페이지 :475 Ｘ 300 밀리미터 ; 두배 페이지 :2x234x300mm | ||
| Min.trimmed 시트 사이즈 | 단일 페이지 :148 Ｘ 105 밀리미터 ; 두배 페이지 :2x95x105mm | ||
| 맥스. 책 두께 | 10 밀리미터 | ||
| 2 스크루의 Min.center 거리 | 45 밀리미터 | ||
| 와이어는 사용했습니다 | 25# | ||
| Max. mechanical speed | 10000c/h | ||
| 전원 공급기 | 메인 모터 :15 KW, 진공 펌프 4KWx2 ; 3개 단계 380V,50hz | ||
| 에어 서플라이 | 0.8Mpa, 1.2m3/min, 11Kw | ||
| 중량 | 7 톤 | ||
| 기계 차원 | 10160 Ｘ 4750 Ｘ 1650 밀리미터 | ||
작업의 절차는 다음과 같습니다 :
1.채취 위치들에서의 접힌 서명을 쌓아 올리세요.
2.공기 펌프는 공기를 공급합니다.
3.수집부는 페이지 순서에 따라 자동적으로 체인을 운반하여 책 위의 서명을 이동시킵니다.
4.장부 이송체인은 서명을 바느질 유닛으로 옮깁니다. 동시에, 서명은 개별적으로 조사되고 광전지 점검, 편향적 점검과 두께 측정 점검을 통해 페이지에 의해 안내방송을 합니다.
5.폐기물 컨베이어로의 서명 누출 또는 서명 흑자와 뜯어진 장부와 트리밍 장치로의 스티칭된 장부를 이동시키세요.
6.스티칭된 장부는 트리밍 장치에서 3개 모서리에 손질되고 가이드들의 두 단계에 의해 등록됩니다.
7.다듬어진 북은 양 책 분리의 설정값에 따라 전달됩니다.
