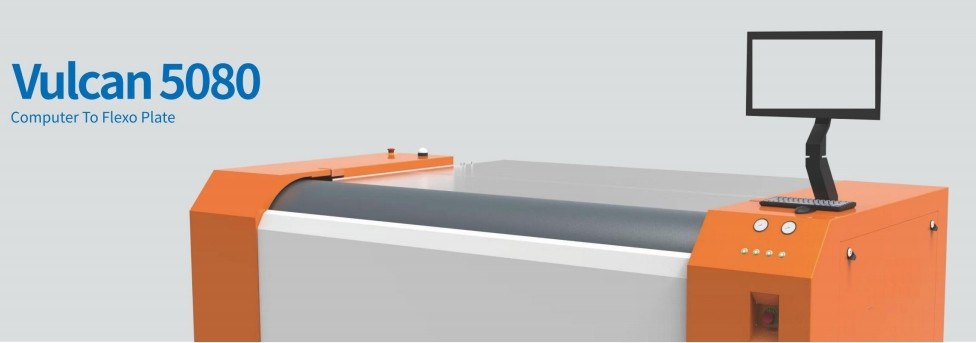

FL5080 디지털 컴퓨터 CTP 기계 고 에너지 전력 256 채널 LV 기술

모델: FL5080

설명:디지털 컴퓨터에서 플렉소 플레이트 이미지 세터 CTP 기계; 50 인치 * 80 인치 플렉소 플레이트 제조 기계

설명

FL5080은 고 에너지 전력 섬유 레이저와 256 채널 LV 기술을 독립적으로 제어하는 기반로 설계되었습니다. 그것은 에너지 전력 제한의 새로운 돌파구입니다.레이저 거리 감지 및 음성 코일 모터 동적 자동 초점 장치와 함께이 기술 노하우는 독보적입니다. 이 기술 노하우는 플렉소 플레이트 재료의 변형을 고려하지 않고 미디어 기판 표면에 정확한 초점을 보장 할 수 있습니다.

특징 및 기술

고 에너지 파워의 섬유 레이저 장치를 사용하여 5080dpiit에서 50인치 x 80인치 판의 전체 이미지 크기를 출력하는 데 30분밖에 걸리지 않습니다.또한 긴급한 필요에 대한 생산성을 10% 증가시킬 수 있습니다.이렇게 하면 고객이 긴급한 작업의 마감일을 충족시킬 수 있습니다.

256채널 독립적인 변조 기술은 레이저가 256채널로 분할될 수 있도록 해줍니다. 각 채널의 제어로 생산성을 크게 높여줍니다.레이저 스팟 모양은 훨씬 더 나은 점 품질과 이미지 출력 성능을 제공할 수 있는 직사각형 유형입니다.

H256 레이저 헤드는 5080 dpi 광 해상도를 달성하기 위해 새로운 고전력 확대 광 시스템을 사용합니다.

5080dpi에서, 기울기 또는 원형 선을 15um만큼 미세하게, 수직 및 수평 선은 5um만큼 미세하게, 각 이미지 픽셀은 매우 날카롭고 선명합니다.이것은 색상 충실성을 30% 증가시킵니다..

이 새로운 세대의 라이트 밸브 장치는 또한 해상도를 10160dpi로 높일 수 있습니다. 이 초고 해상도에서 레이저 스팟 크기는 2.5umx2.5um이며 5 개 이상의 음선 또는 그보다 적은 이미지를 촬영 할 수 있습니다.

LV 헤드는 또한 2540 dpi 출력을 지원할 수 있습니다.출력 모드는 크게 150%까지 생산성을 증가시킬 수 있는 이중 선 중복 노출 조정할 수 있습니다.

음성 코일 모터 장치는 동적 자동 초점 기능을 위해 사용됩니다. 이것은 플렉소 플레이트의 비일률적인 표면에 노출되는 동안 정확한 초점을 보장 할 수 있습니다.

이중선과 삼중선 겹치는 기능은 플렉소 플레이트 노출을 위해 뛰어난 이미지 품질과 효율성을 가진 LAMS 절제를 허용 할 수 있습니다.

즉각적인 온도 모니터링과 레이저 헤드의 사전 캘리브레이션은 레이저 노출이 안정적이고 신뢰할 수 있는지 확인할 수 있습니다.

기술 데이터

정사각형 점 대 둥근 점

이미지 촬영을 위해 둥근 점 크기를 사용할 때 점 크기의 지름은 이미지 점 크기와 일치해야합니다. 예를 들어, 5080dpi의 경우 이미지 점 픽셀 크기는 5umx5um입니다. 이는 사각형 면적과 같습니다.그래서 5u 지름의 둥근 빛 점 크기를 사용하는 경우, 빛은 정사각형 면적의 네 모서리를 노출 할 수 없습니다. 빛 지점이 전체 이미지 픽셀 영역을 노출 할 수 있도록 하기 위해,둥근 점 점 지름은 정사각형 면적의 대각선 길이에 해당하는 더 큰 크기가 필요합니다이것은 7.07um입니다. 이것은 아래와 같이 도트 크기의 1.414배입니다.

5mm 지름의 점 크기는 전체 제곱 면적을 노출시킬 수 없지만 7mm 지름의 점 크기는 서로 겹치는 일부 영역에 원치 않는 노출을 유발합니다.이것은 활 모양의 가장자리를 가진 불규칙한 이미지를 만듭니다..

그래서 일부 광학 개발 동료들은 7.07um 지름의 크기를 사용하는 대신 빛의 지름의 최적의 지름을 선택하려고 합니다.아직 품질에 약간의 결함이 있습니다.

직사각형 점 모양의 경우, 개발 동료가 아래와 같이 전체 정사각형 면적을 완전히 노출시키는 5umx5umum 크기의 점을 선택할 수 있습니다.
