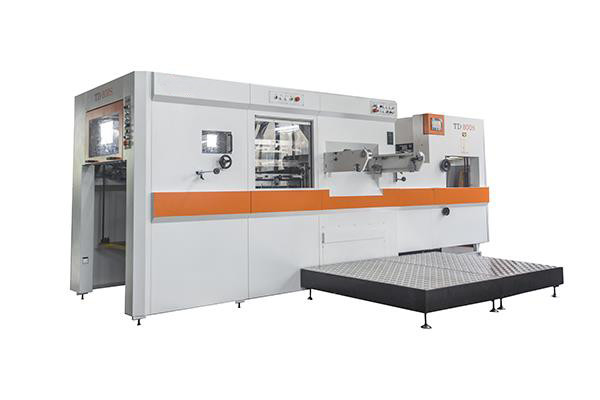

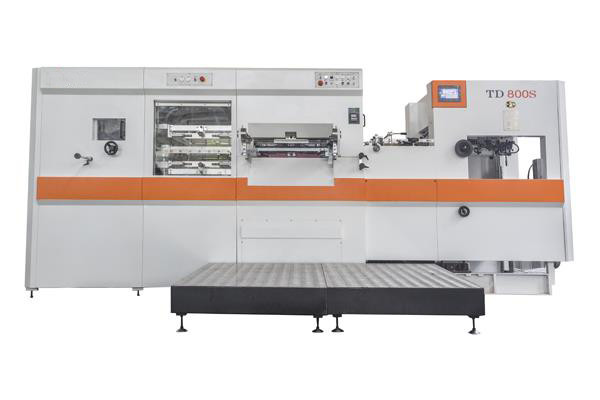

800자동 포일 스탬핑 및도어 절단 기계
제품 설명
간략 한 소개:
Ecoo-790 자동 도어 절단 및 뜨거운 필름 인쇄 기계공급 장치, 도형 절단 장치, 스탬핑 장치 및 전달 장치로 구성됩니다.
정지 없이 먹이고 배달, 전기 제어 시스템은 기계와 함께 사용할 수 있습니다.
사양
모델: ECOO-TDS800
잎 두께:0.2-2mm 카드 E 플루트 밸브 종이
최대 잎 크기 (mm):800x580
분자 크기 (mm):310x310
최대 크기의 도어 절단 크기 (mm):790x570
최대 스탬핑 크기 (mm):790x520
내장 차스 크기 (mm):940x610
절단 규칙의 높이 (mm):23.8
판 사이 거리 (mm):51.5
최대 압력:200톤
꽉 잡는 장치의 마진 (min. gripper margin) 8
기계의 최대 속도 (표면/시간):7000
최대 스탬핑 속도 (s/h):5000
스탬핑 플레이트의 두께 ((mm):5 (선택) 4+1
| 모델 | ECOO-TDS800 |
| 최대 잎 크기 (mm) | 800x580 |
| 잎 크기 미니 (mm) | 310x310 |
| 매크스. 도어 절단 크기 ((mm) | 790x570 |
| 최대 스탬핑 크기 (mm) | 790x520 |
| 내면 차스 크기 (mm) | 940x610 |
| 절단 규칙의 높이 (mm) | 23.8 |
| 판 사이 거리 (mm) | 51.5 |
| 최대 압력 | 200톤 |
| 손잡이 마진 (min. gripper margin) | 8 |
| 최대 기계 속도 (표면/시간) | 7000 |
| 최대 스탬핑 속도 (s/h) | 5000 |
| 스탬핑 플레이트의 두께 ((mm) | 5 (선택) 4+1 |
| 잎 두께 | 0.2-2mm 카드 E 플루트 밸브 종이 |
| 먹이 덩어리 높이 ((mm) | 1300 |
| 배달 덩어리 높이 ((mm) | 1000 |
| 전기 난방 시스템 | 10 구역 |
| 스탬핑 롤 | 2개의 길쭉하고 2개의 가로 |
| 필름의 최소 너비 ((mm) | 40 |
| 필름 스릴 코어 ((mm) | 25 ((1") 76 ((3") |
| 광산 모터 (kw) | 7.5 |
| 전체 전력 (kW) | 40 |
| 공기 공급 | 00.8-1.0 MPa,≥00.6cbm/min |
| 전체 차원 (mm) | 4900x2000x2000 |
| 기계의 무게 (톤) | 15 |
식단
• 생산 도중 수동 부근 교정 을 허용 하는 손잡이 가 있는 스파일 트레이
• 분당 최대 속도 120 장의 흐름에 따른 공급 시스템
• 2개의 흡입컵은 각 종이 들어올리기 위해, 2개의 흡입컵은 종이 이동하기 위해
• 흡수 머리의 높이 와 각도 를 쉽게 조절 할 수 있다
• 전자 안전 장치 들 을 사용 하여 피더 스파일 이 올라가는 것 을 방지 한다.
• 톱니 테이블의 가로 위치에 마이크로 조절이 가능합니다
• 정밀 이중 잎 탐지 장치
• 전체 부근 가이드를 제거 하고 교체 할 필요 없이 볼트 를 돌리는 것 만으로 당겨서 밀어내는 측면 가이드를 쉽게 교체 한다
• 2 개의 앞 가이드가 마이크로 조절이 가능하며 사이드 가이드는 바퀴 손잡이로 조절됩니다.
• 종이 꽉 막히면 식탁 에 자동 정지 시스템 을 갖춘 광 전기 탐지 장치
• 쉽게 준비하기 위해 공급 장치와 주요 기계의 별도의 드라이브 제어
• PLC 및 전자 캠 시간 조절
도형 절단 단위
• 시멘스 주력 모터 슈나이더 인버터 제어
• 모터로 구동되고 터치 스크린으로 제어되는 워크 기어로 절단 힘의 마이크로 조절
• 압력 정확도는 0.01mm까지 될 수 있습니다
• 40Cr 강철으로 만든 크랭크 샤프트
• Q235-A 스틸로 만든 기계 프레임, 메하나이트 다이 펀드 철 기술로 樹脂로 코팅 된 모래와 함께 QT60 유연 철로 만든 상단 및 하단 판
• 절단 후속 회전 장치
• 조작자의 최고 안전을 위해 토크 제한 장치와 과부하 보호 장치
그리고 장비

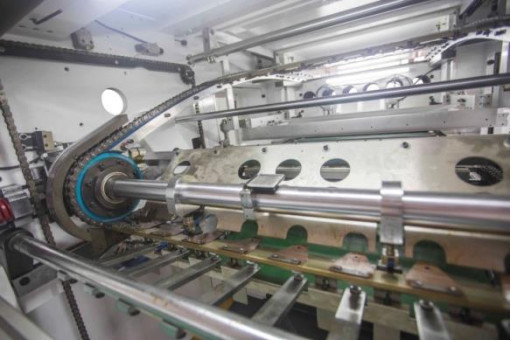

• 가볍고 내구성 있는 알루미늄으로 만든 손잡이와 함께 7개의 손잡이 막대
알트라 단단한 코트와 anodized 마무리 정확하고 일관성을 보장
종이 등록
• 장시간 테스트를 거쳐 쌍으로 배달된 후, 수바키에서 주어치, 체인
일본
• 고압 지표 구동 시스템
• 펌마틱 로크 및 절단 추격의 풀
• 급속한 직종 전환을 위한 중앙선 시스템
스탬핑 단위
• 2개의 길쭉하고 2개의 가로 온도 스탬핑 축이 고객의 제품 온도 스탬핑 요구를 완전히 충족시킵니다.
• 10개의 영역의 균일한 난방으로 인해 제품은 더 균일한 핫 스탬핑 효과를 나타냅니다.
• PLC 제어 서버 시스템
배달 단위
• 배달용 종이 쌓기가 너무 많이 올라가고 너무 많이 내려가는 것을 방지하는 안전 광전기 장치
• 조절 할 수 있는 압축 브러쉬 는 잡기 에서 종이 를 풀고 종이 를 쌓는 데 도움 이 된다
• 최대 1020mm까지 높은 스파일 설계
• 자동 보조 벨트 테이블은 정지 없이 배달 할 수 있습니다
• 공급 장치에서 공급 장치 이동 및 속도 조절을 조정 할 수 있습니다.
전기 부품, 운영자 인터페이스 및 안전 감지기
• 일본산업의 고속 PLC 시스템인 Omron
• 터치 스크린으로 된 Omron 운영자 인터페이스
• 옴론 전자 캠 스위치 및 인코더
• 전자 탐지 장치, PLC로 제어되는 마이크로 스위치 및 광 전기 전지
자동 윤활 시스템
• 미리 설정 된 타이머와 함께 전체 기계에 대한 자동 오일 펌프 및 유통 시스템
• 각 체인별로 개별적으로 제어 가능한 밸브를 갖춘 손잡이 사슬에 대한 윤활유 분배
안전장치 및 부품의 품질 승인
• 모든 전자 및 전기 부품은 CE 승인
• 보호기 및 장비에 대한 과부하 보호기
• 잡기 막대기 보호용 잡기 체인 클러치
• 기계 전체에 있는 비상 정지 버튼으로 빠르고 쉽게 접근할 수 있습니다.
포장 과 운송
FAQ
Q: 설치 및 판매 후 기술 지원에 대해?
A:우리의 엔지니어는 설치에 도움을 줄 수 있고 필요한 교육을 제공 할 수 있습니다. 구매자는 왕복 항공권과 서비스 요금 및 지역 숙박 비용으로해야합니다.어떤 문제나 질문이라도우리는 24시간 7시간 이용하실 수 있습니다.
전세계에 있는 많은 CTP 설비들 중 there are also many end users (printers) who have purchased the CTP products from EcooGraphix China directly and EcooGraphix technical service team support these installations remotely with regular onsite visits.
이 최종 사용자 프린터들은 모두 우리의 견고한 품질, 원활한 원격 서비스, 철저한 훈련 및 유지보수로 인해 CTP 시스템을 완전히 만족스럽게 실행합니다.만약 당신이 EcooGraphix China에서 직접 구매하는 것을 고려하는 프린터라면, 설치, 교육 및 판매 후 서비스에 대한 번거로움이 없습니다. 우리는 당신의 만족을 보장합니다.
