5색 B1 사이즈 책 오프셋 인쇄기
지침:

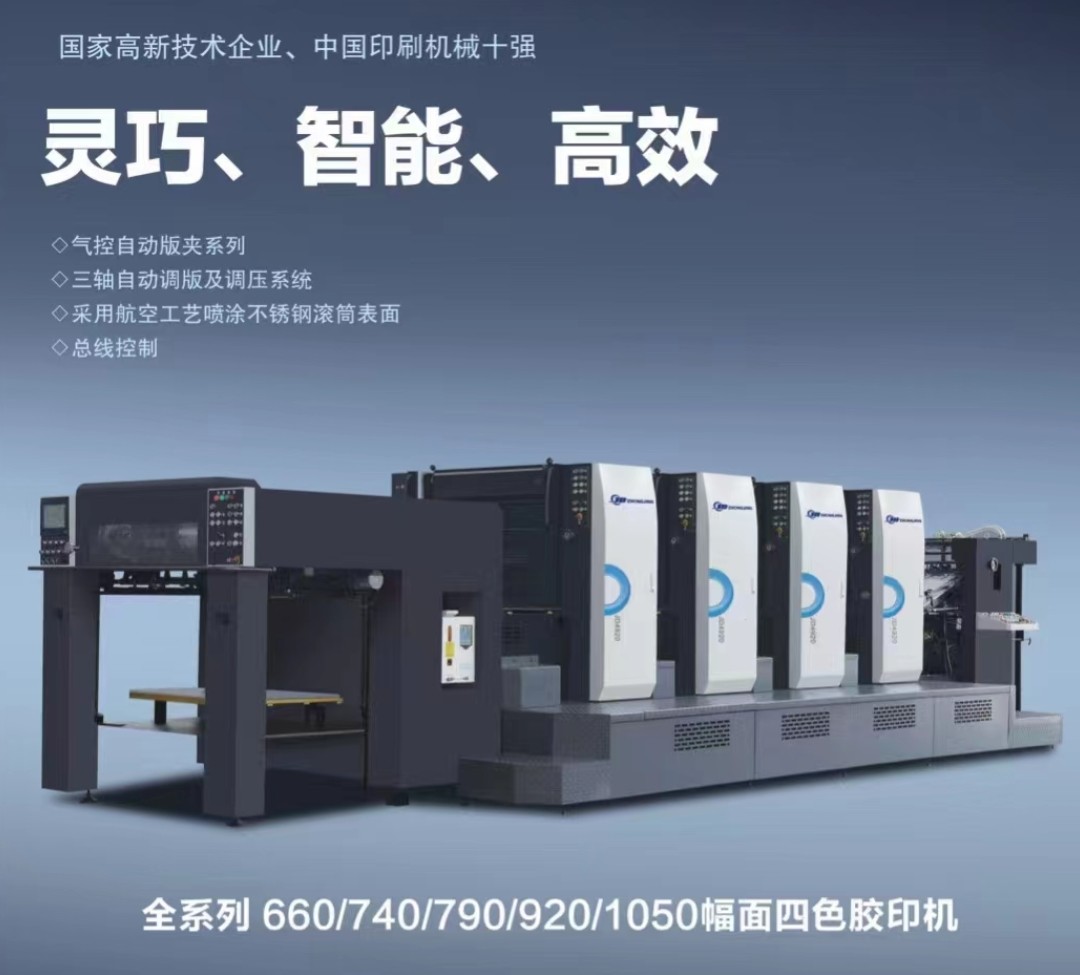

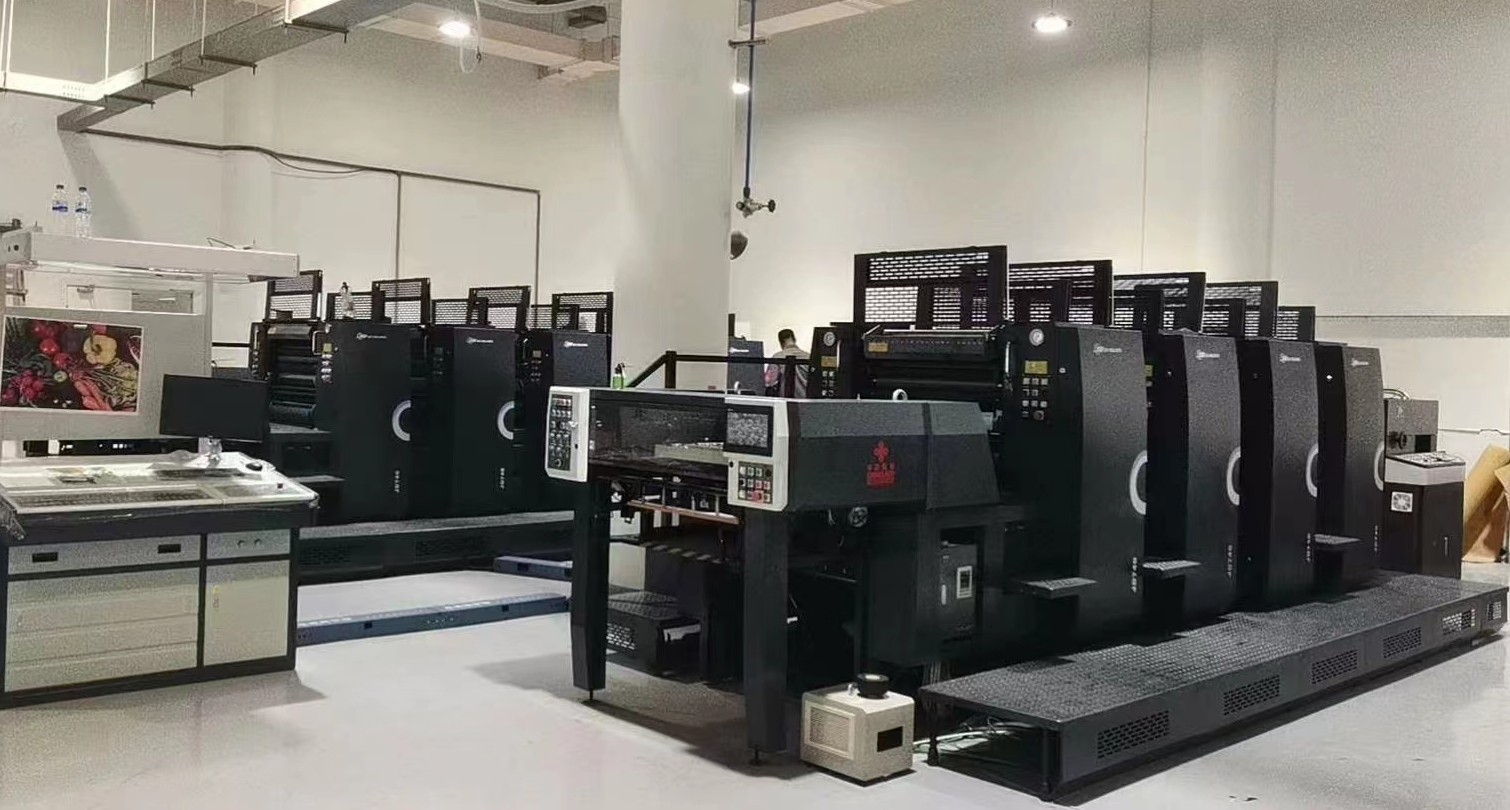

JD1050은 중국에서 만든 새로운 오프셋 인쇄기입니다. JD 프레스에는 전세계 수백 개의 설치로 오프셋 인쇄기를 생산하는 60년 이상의 경험이 있습니다.언론은 신뢰성 있는 품질과 경쟁력 있는 가격으로 고객들의 인정을 얻습니다..
특징:
A. 표준 종이 공급 장치:
1. 진공 변속 속도 종이 공급 및 진공 종이 공급 조정의 사용은 안정적인 종이 공급 및 정확한 전달을 달성 할 수 있습니다;
2. 종이 공급자는 최대 790X625mm의 종이 형식의 요구 사항, 393X273mm의 최소 종이 형식의 요구 사항 및 최대 속도 15,000 장 / 시간;두께가 0인 종이의 안정적인 운송을 달성할 수 있습니다.04mm-0.7mm; 조정 빠르고 편리하며 종이 공급은 더 안정적이고 정확합니다.
B. 물과 잉크 전달 메커니즘:
1. 다섯 롤러 구조 알코올 덤핑 시스템, 물 롤러는 효과적으로 유령의 발생을 줄이고 잉크와 잉크 균형을 빠르게 달성하는 운전을 강요됩니다.그것은 양쪽 또는 지역적으로 물의 부피를 조정하는 문제를 해결하기 위해 세그먼트 불기 장치를 추가롤러는 물에서 벗어날 때 분리됩니다. 이것은 효과적으로 물 고무 롤러를 보호합니다.
2원격 제어 된 파티션 잉크 분수는 파티션에서 잉크 양을 정확하게 설정합니다.잉크 분수 스틱은 직접 구동되고 자동으로 호스트 기계의 속도를 추적.
C. 앞쪽 가이브, 종이 배달 주 드라이브 및 기타 장치:
1그것은 부드럽고 정확한 종이 배달을 보장 하 여 아래 스윙 앞 가이드와 아래 스윙 종이 배달 장치를 채택 합니다.
2아래쪽 스윙 종이 전달 장치는 종이 전달 메커니즘이 간단한 구조를 가지고 쉽게 조정되도록합니다.
3. 아래 스윙 앞 가이드는 전체 기울기 조정, 앞 및 뒷 조정 -0.5에서 +0.5mm까지 단일 앞 가이드를 달성 할 수 있으며 종이 압축 혀는 0.04mm-0까지 조정 할 수 있습니다.7mm 종이.
4진공 흡수 측면 당기 측정기는 종이의 정확한 위치를 보장하고 손상으로부터 종이의 표면을 보호 할 수 있습니다.
5주요 전송 장치: 전송은 단계없는 주파수 변환 속도 조절과 함께 AC 모터에 의해 구동됩니다.고 정밀 첫 번째 단계 감소 나선 기어 세트는 첫 번째 인쇄 장치에서 전체 전력을 입력.
6. 반 자동 판 변경 장치: 이 장치는 인쇄판을 빠르게 변경할 수 있으며 인쇄판은 보호 장치의 판 전송 상자를 통해 판 변경 프로그램에 입력됩니다.에어백과 실린더 동작의 조합은 국내 인쇄 특성에 적합합니다., 또한 특수 레이아웃 요구 사항에 적응하기 위해 수동 판 조정 기능을 통합합니다.
D. 인쇄장치:
1이중 지름의 인쇄 롤러와 "일곱시" 롤러 배열을 사용하십시오. 롤러와 기어는 기계의 오버프린트 정확성 요구 사항을 충족시키기 위해 톱으로 장착됩니다.
2그것은 배럴 몸무게가없는 "일형"용 종이 전송 장치를 채택하고 첨단 공기 쿠션 비 접촉 및 비 스머지 종이 가이드 시스템을 채택합니다.종이 치아 패드 조정 장치는 두꺼우거나 얇은 종이에 신속하게 반응 할 수 있습니다, 조정 필요성을 줄입니다.
3인쇄판의 대각적 등록은 종이 전송 롤러의 특심을 자동으로 조정하여 달성 할 수 있습니다. 대각적 조정 범위: -0.2 ′′ + 0.2mm.
4벽 패널 및 바닥 지원의 설치 방법이 채택됩니다. 롤러는 해제 중에 프레임에서 꺼낼 수 있습니다.따라서 프레임의 설치 및 위치 정확성을 보장.
5. Pneumatic 클러치 압력 메커니즘: 이중 실린더 방법과 전기 압력 조절 메커니즘을 채택합니다. 종이 두께 조정 범위: 0.04-0.70mm.
6판 롤러 판 당기는 메커니즘: 그것은 전기 판 당기는 채택. 둘레 위치 조정 기계의 전송 쪽에 위치,그리고 축적 위치 조절은 기계의 제어 쪽에 위치.
7. 잉크 롤러 및 고무 인프레 롤러 (선택) 를 위한 자동 청소 장치를 추가하여 업무 효율성과 노동 비용을 향상시킵니다.
E. 종이 수집 메커니즘
1융합 된 가이드 레일, 종이 지연 및 공기 흡입은 다른 형식에 맞게 조정 할 수 있습니다.
2일반 인쇄 및 UV 인쇄를위한 "조각없는"용 종이 배달 행에 적합합니다. 종이를 수집하는 데 7 개의 기어가 있습니다.
3고속 배달에 적응하기 위해 배달 팬의 공기 출력을 증가시키거나 종이 불 막대를 증가시킵니다.
F. 전기 제어 시스템
터치 버튼과 필드버스 방법을 사용하여 오프셋 인쇄기의 전기화 제어 수준을 향상시킵니다. 전기 제어 시스템은 잉크 전달 장치를 직접 제어 할 수 있습니다.물 공급 장치, 오버프린팅 장치, 자동 청소, 일련 조정, 등 전체 인쇄기. 또한 전체 기계의 작업 상태를 모니터링하고 오류를 표시 할 수 있습니다.이는 운영자의 작동 제어 및 기계 결함 문제 해결을 크게 용이하게합니다..
| 모델 | 에코 JD1050 |
| 최대 잎 크기 ((mm) | 1050×740mm |
| 잎 크기 미니 (mm) | 273x393mm |
| 종이 두께 | 00.06-0.6mm |
| 최대 이미지 영역 | 720x1020mm |
| 판 크기 | 788x1050mm |
| 담요 크기 | 910x1060x1.9mm |
| 피더 스파일 높이 최대 | 940mm |
| 최대 배달 스파일 높이 | 780mm |
| 모터 전력 | 13.2kw |
| 기계 크기 | 7380×2550×1950mm |
| 무게 | 19700kg |
주요 구성:
| 설명 | 브랜드 | 양 | 원산지 |
| 인쇄용 롤러 | 3세트 | 중국 | |
| 아닐록스 롤러 | 아우클린/레이저 | 1 세트 | 중국 |
| 롤링 긴장 조절기 | 미쓰비시 | 1 세트 | 일본 |
| 역전압 조절기 | ZXTEC | 1 세트 | 중국 |
| 주 엔진 | 이바우 | 1 세트 | 중국 |
| 변압기 | 미쓰비시 | 2세트 | 일본 |
| 자기전력 브레이크/클러스 | 닝시아 | 3세트 | 중국 |
| 전자기 밸브 | 공습 | 2 세트 | 타이완 |
| 인버터 | 슈나이더 | 1 세트 | 프랑스어 |
| AC 접촉기 | 슈나이더 | 2개 | 프랑스 |
| 시간 릴레이 | C-LIN | 1pc | 중국 |
| 솔리드 릴레이 | 옴론 | 6개 | 일본 |
| 마이크로 릴레이 | 웨이드밀러 | 2개 | 독일 |
| 온도 조절기 | 유야오 | 6개 | 중국 |
| 에어 스위치 | 시멘스 | 8개 | 독일 |
| 저압 전선 | 슈나이더 | 모두 | 프랑스 |
| 모든 레이어링 | NSK/중국 | 일본/중국 |
1) 이 기계의 PLC는 일본의 파나소닉입니다. 그것은 긴 수명 시간입니다. 당신은 알고 있듯이, 프로그램처럼 사람의 심장, 그것은 매우 중요합니다. 그래서이 부분을 우리는 유명한 브랜드 파나소닉을 사용합니다,그리고 우리는 평생 보증을 제공할 수 있습니다.
이 프로그램은 회사에서 만든 프로그램입니다. 사용하기 쉽고 변경하기 쉽습니다.
2) 자동 오일 공급 시스템, 당신은 손으로 기계를 오일 할 필요가 없습니다, 당신은 그냥 터치 스크린에서 설정, 예를 들어, 당신은 기계가 2000 회 실행 때 설정할 수 있습니다,그 다음 그것은 자동으로 기어와 예비 부품에 기름.
3) 모터는 이바인이고, 우리는 평생 변경 서비스를 제공합니다.
문제가 있다면, 우리는 자유롭게 수리하고 바꿀 수 있습니다.
4) 피더 가이드는 하마다 기계에서, 그리고 그것은 훨씬 더 무겁고 강합니다, 심지어 기계 작업, 그것은 쉽게 이동 할 수 없습니다, 그것은 높은 정밀도의 인쇄를 유지할 수 있습니다.
