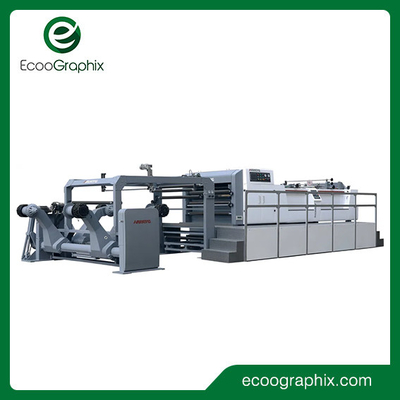

특징
- 영국에서 첨단 기술을 활용합니다: HSC 웹 절단 기계는 영국에서 공급 된 최첨단 기술을 통합하여 우수한 성능을 보장합니다.
- 세르보 모터 변속기: 효율적이고 신뢰할 수 있는 변속기를 위해 세르보 모터로 장착되어 있습니다.
- 신속하고 안정적인 종이 절단: 고속과 안정적인 종이 절단 작업을 달성합니다.
- 정밀 엔지니어링: 독일에서 정밀 베어링과 절단 칼을 사용하여 높은 절단 정밀도를 보장합니다.
- 사용자 친화적 인 인터페이스: 간단한 조작을 위해 터치 스크린 컴퓨터 인터페이스를 갖추고 있습니다. 직관적 인 디자인과 합리적인 구조는 사용 편의성을 향상시키고 혼잡을 방지합니다.원활한 종이 처리.
- 효율성 및 수익성 증대: 종이 제조 및 인쇄 산업에서 널리 선호되는 이 기계는 효율성을 크게 향상시키고 회사에 상당한 이점을 제공합니다.
사양
| 모델 | 에코 HSC-1400 |
| 절단형 | 위쪽 칼은 서로 잘라서 아래쪽 칼은 고정합니다. |
| 적용 가능한 종이 | 50~550g |
| 최대 종이 롤 지름 | 1800mm |
| 최대 종이 절단 너비 | 1400mm |
| 절단 길이의 범위 | 400~1450mm |
| 절단판 번호 | 2 장 |
| 절단 정밀도 | 절단 길이는 < 1000mm: ± 0.3mm |
| ± 0.05%> 1000mm의 종이 절단용 | |
| 최대 절단 속도 | 400개/분 |
| 최대 절단 속도 미터 | 300m/min |
| 최대 종이 쌓기 높이 | 1500mm |
| 공기 압력 소스 요구 사항 | 0.8Mpa |
| 설계력 | 380V, 28kW, 3단계, 50Hz |
| 총중량 | 13000kg 기준 |

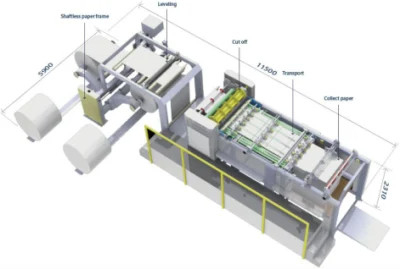

| 기계 크기 | 12000*4300*2400mm |
기계 예비 부품
1. 정밀 한 칼 절단 기계
2종이용 자동 프리즘 조절 시스템
3중부 절단 및 폐기물 수집 종이 시스템
4자동 카운팅 및 라벨 삽입 장비 (계산 표시)
5종이 운송 시스템
6전기 제어 시스템
7운전 모터
8부속품
9. 듀얼 레이어 공기 셰프트 종이 래크 (2 롤 스탠드)
10. 모터 제어 된 종이 스택 스탠드와 자동 조거 시스템
부착되지 않은 스탠드
타입: 3",6" 및 12" 롤을 위한 이중 팔 종이 코어 랙
- 기계의 뒷쪽에 위치하고 있는 픽업 타입의 두 개의 롤링을 갖추고 있으며, 대략 1500kg의 롤링을 지원하도록 설계되었습니다.
- 위아래 가동, 콘솔에서 직접 제어, 소레노이드 밸브를 조절하는 셀렉터.
- 수압 압력은 종이 팔의 닫기, 이동, 그리고 들어올림 동작을 제어합니다.
- 안정적이고 빠른 승강 운동은 간단하고 편리한 조작을 보장합니다.
절단 단위
절단 단위:
- 칼: 브리티시 절단 방법을 활용하여 부하와 소음을 최소화하여 절단기의 수명을 연장합니다.
- 칼 롤러 바디: 강철 용접 구조는 정밀한 가공과 동적 균형 조절을 통해 고속 작동 중 진동과 소음을 효과적으로 줄입니다.
- 칼 아래: 도금 철로 만든 칼 블록, 통합형 도금, 그리고 정밀 가공 안정성을 보장합니다.
- 백 커터: 특수 철강으로 제작되어 정밀 칼 처리를 거치며, 쉽게 조절할 수 있는 오래 지속되는 칼을 만듭니다.
전자 제어 (야스카와 서보와 시멘스 PLC)
TPC7062KS 및 Yaskawa 프로세서 통신, 주로 데이터 입력 장비 작동 상태 모니터링 및 시스템 장애 경보 표시 생산에 사용됩니다.회전 시리즈는 야스카와를 운전합니다 일본 회사 야스카와 나는 빠른 운전, 실제 속도 견인 롤러 엔코더 피드백과 정확한 위치에서 인간-기계 인터페이스 입력 매개 변수를 생산에 기초.

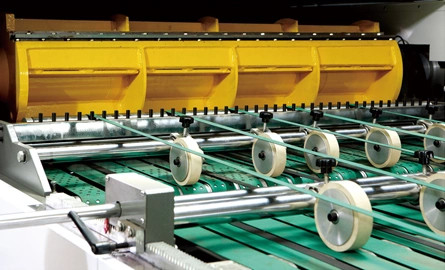

컨베이어 및 조깅에 의한 종이 수집 시스템
- 다단계 컨베이어 시스템: 높은 속도에서 낮은 속도로 전환하는 여러 단계가 있습니다. 처음에는 잘라진 종이를 빠르게 분리하고, 그 다음 종이를 겹치게합니다.다음으로 수집 및 쌓기.
- 겹쳐진 종이에 대한 리프트 메커니즘: 겹쳐진 종이를 상당한 높이로 올리고 필요할 때 자동으로 떨어뜨립니다.
- 3면 흔들기 마무리 기능과 함께 스택 테이블: 한쪽에서 종이를 구동하는 모터로 장착, 양쪽에서 고품질의 모터 조거가 수동으로 종이의 진폭을 조정하는 동안.이것은 운영의 단순성과 안전성을 향상시킵니다.
커리 장치
썰기 장치 앞에 배치 된 쿨링 장치, 롤 쿨링 또는 접힘을 제거, 안정적인 종이 롤 긴장을 보장합니다. 종이 롤이 장치에 들어갈 때,그것은 먼저 롤의 가장자리에 위치한 deconvolution 구성 요소를 통과, 롤러에 의해 안내됩니다.
새로운 반 곡선 장치
종이 더 평평하고 종이 롤 긴장 안정성을 더 유도하기 위해 효과적으로 롤의 커일을 제거하십시오.
정사각형 조정 시스템(용 종이용 자동 프리스마 조절 시스템):
종이 평면성을 조정하면, 우리의 엔지니어는 그것을 한 번 수정합니다. 그리고 운영자는 재조정 할 필요가 없습니다.
가리는 칼
3개의 절단 칼 세트가 절단 및 중 절단에 사용됩니다.
각을 자동으로 조정 (용지 정렬 시스템)
단계 모터의 정밀도는 절단 정밀 스크루 조정 길이와 칼 그룹의 기울기로 제어됩니다.효과적으로 절단 선의 가장자리의 직각을 보장하기 위해, 시간 낭비를 줄이는 실수 비율의 각과 조정 수동 조정.
자동 종이 꽉 막기:
컨베이어에서 종이 막힌 경우 시스템에 신호를 보내는 센서를 설치하면 기계는 즉시 종이를 저장하기 위해 멈춥니다.
자동 표시기:
입력 마킹 후 정확한 카운트와 함께, 운영자는 단지 입력 할 필요가 있습니다 사람-기계 인터페이스에 종이의 숫자를 표시 할 수 있습니다
기계의 주요 구조 (칼 기기 및 기기 서드)
주요 기계 벽은 유한 요소 분석, 기계 진동 분석 및 프레임 최적화를 통해 설계 통합을 위해 고품질의 노들러 합철을 사용합니다.그리고 정밀 가공으로, 전송 구성 요소 사이의 공명 현상을 완성, 더 안정적인 작동, 베어링 부품의 서비스 수명을 향상.
웹 가이드 시스템
엄격한 프로세스 품질 관리, 세로 제어 시스템 내구성, 유지보수 없이, 정교한 처리, 높은 동적 반응, 버퍼가 없고, 정확한 위치, 운전자 제한 디지털 조절자동 작동을 위해 자동으로 잠자리에 표시 설정할 수 있습니다큰 화면이 실시간으로 표시되고 시스템 실행 상태는 내부에서 명확합니다.
운전용 모터:
1. AC 세르보 모터 & 크로스 칼에 대한 인코더
2. 대속 컨베이어 및 저속 컨베이어용 AC 모터 및 주파수 트랜스포머
3. 위아래 종이 스탠드를 위한 AC 모터
4달리기용 AC 모터
5. AC 모터 휴풍 스탠드
6. 폐기물 가장자리를 수집하는 AC 모터
더 자세한 사항
FAQ
1주요 제품은 뭐죠?
에코그래픽스 (Ecoographix) 는 인쇄기 및 소모품의 전문 공급업체입니다. 우리는 디지털 인쇄와 오프셋 인쇄 모두 포함합니다.
프리프레스, 프레스룸, 포스트프레스 등이 포함되며, 패키지 인쇄와 책 인쇄에 중점을 두고 있습니다.
우리는 전세계 수백 명의 사용자를 보유하고 있습니다. 우리는 다양한 인쇄 요구 사항을 충족시키기 위해 최고 품질의 중국 인쇄 제품을 제공합니다.
2공장은 어디죠?
우리 의 영업 사무소 는 상하이 에서 기차 로 1시간 거리에 있는 한저우 에 위치 하고 있다. 우리 의 공장 은 상하이, 원저우, 수저우, 난양 에 있다.
3보증금은 얼마죠?
우리의 잉크를 사용하는 경우 기계와 인쇄 머리에 1 년.
4유통시간은 얼마죠?
보통 30일이면, 우리는 여러분의 요구사항을 충족시키기 위해 최선을 다할 것입니다.
5설치와 판매 후 기술 지원은 어떨까요?
우리의 엔지니어는 설치와 필요한 교육을 제공 할 수 있습니다. 구매자는 회전 항공권과 서비스 요금을 가져야합니다.
그리고 지역 숙박 비용. 어떤 문제나 질문이 있다면, 우리는 24시간 7시간 이용하실 수 있습니다.
