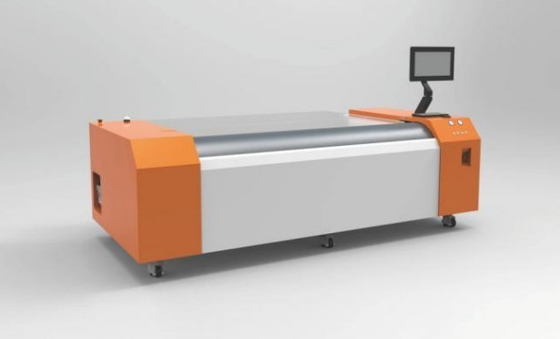

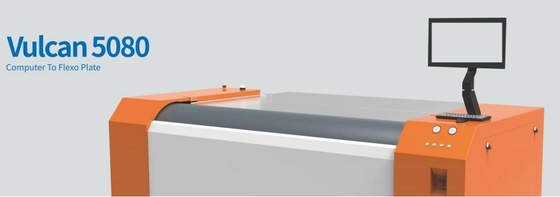

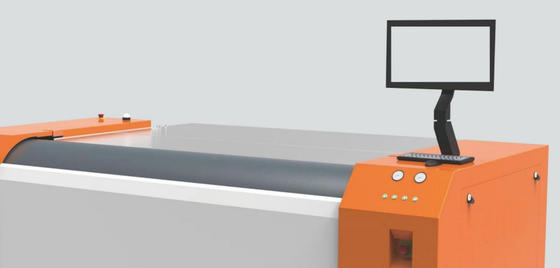

모델: FL5080
설명:
디지털 컴퓨터에서 플렉소 플레이트 이미지 세팅 CTP 기계; 50 인치 × 80 인치 플렉소 플레이트 제조 기계.
FL5080은 고전력 섬유 레이저 기술과 256 채널 LV 기술을 독립적으로 제어하여 설계되었으며 에너지 전력 제한에 대한 돌파구를 나타냅니다.레이저 거리 감지 및 음성 코일 모터 동적 자동 초점 장치가 있습니다이 독특한 기술은 플렉소 플레이트 제조에서 정확성과 일관성을 보장합니다.
특징 및 기술
- 고 에너지 파워 섬유 레이저 장치:
- 50인치 x 80인치 판의 전체 이미지 크기를 5080 dpi로 30분만에 출력합니다.
- 급한 업무에서 생산성을 10% 증가시켜 긴박한 기간을 충족시키는 데 도움이 됩니다.
- 256채널 독립적 변조 기술:
- 레이저를 256개의 독립적으로 제어되는 채널로 분할하여 생산성을 크게 향상시킵니다.
- 직사각형 레이저 점 모양은 우수한 점 품질과 이미지 성능을 제공합니다.
- H256 레이저 헤드:
- 5080 dpi 광적 해상도를 위한 새로운 고전력 확대 광학 시스템을 이용합니다.
- 15μm만큼의 선 또는 원형 선과 5μm만큼의 수직 / 수평 선을 이미지화 할 수 있으며 선하고 선명한 픽셀을 얻을 수 있습니다.
- 색상 충실도를 30% 높여요
- 초고해상도 능력:
- 라이트 밸브 디바이스는 레이저 스팟 크기가 2.5μm x 2.5μm로 10160 dpi까지 해상도를 달성 할 수 있으며, 이미지 라인은 5μm 또는 그 이하입니다.
- 2540 dpi 출력을 지원합니다. 비비판적 이미지 요구 사항으로, 이중 선 중복 노출 모드는 생산성을 150% 증가시킬 수 있습니다.
- 동적 자동 초점:
- 음성 코일 모터 장치는 비 일률적인 플렉소 플레이트 표면에 노출되는 동안 정확한 집중을 보장합니다.
- 고급 중복 기능:
- 이중 및 삼중 라인 중복 기능은 플렉소 플레이트 노출 중 LAMS 절제에서 우수한 이미지 품질과 효율성을 제공합니다.
- 안정적이고 신뢰할 수 있는 노출:
- 즉각적인 온도 모니터링과 레이저 헤드의 사전 캘리브레이션은 안정적이고 신뢰할 수있는 레이저 노출을 보장합니다.
기술 데이터
| 모델 |
FL5080S |
FL5080F |
| 노출 방법 |
외부 드럼 |
| 이미지 시스템 |
1064nm 섬유 레이저 장치 (H256 헤드) |
| 매출량 |
3m2 / 시간 5080 dpi에서 |
5m2/시간 5080 dpi에서 |
| |
50*80인치 45분이 걸립니다 |
50*80인치 30분 걸립니다. |
| 노출 크기 |
최대 크기는 1270*2032mm, 최소 크기는 200*200mm |
| 미디어 타입 |
건조 절제 필름, 디지털 물 씻기 글씨 인쇄판 디지털 물 씻기 플렉소 판, 디지털 용매 씻기 플렉소 판 |
| 판 두께 |
0.140mm ~ 6.35mm |
| 결의 |
5080DPI (2540DPI와 호환), 10160DPI를 지원할 수 있습니다. |
| 판 로딩 |
자동/수동 판 로딩 |
| 순중량 |
2500kg |
기계 크기
(WxLxH) mm |
2970*1705*1537mm (L*W*H) |
| 전원 공급 |
3단계 전압: 380V, 최대. 전력 (피크 값) 16kW |
운영
환경 |
권장:15-30°C, 최대 21-25°C, 습도:40-70% |
정면 반점 대 둥근 반점
둥근 점으로 촬영할 때, 점 크기는 이미지 점 크기와 일치해야합니다. 예를 들어, 5080 dpi에서, 이미지 점 픽셀 크기는 5μm x 5μm이며, 사각형 면적과 유사합니다.5μm 지름의 둥근 빛 점 사용이 완전히이 광장의 네 모서리를 노출 할 수 없습니다완전한 노출을 보장하기 위해, 둥근 점의 지름은 정사각형 면적의 가로선 길이와 동등해야합니다. 이는 7.07μm (1.414 점 크기의 번) 이다.
지름 5μm의 점 크기는 전체 정사각형 면적을 덮지 못하지만, 지름 7μm의 점은 겹치는 노출을 유발하여 활 모양의 가장자리를 가진 불규칙한 이미지가 발생합니다.
일부 광학 개발자는 7.07μm보다 작은 최적 스팟 지름을 찾으려고 시도하지만 선택 된 지름과 상관없이 품질 문제가 계속됩니다.
이와는 달리, 직사각형 점 모양은 5μm x 5μm 점 크기를 허용하며, 이는 전체 사각형 면적을 완전히 노출시켜 정확하고 일관된 영상을 보장합니다.
