자동 프리 프레스 장비 평면 침실 다이 절단 기계

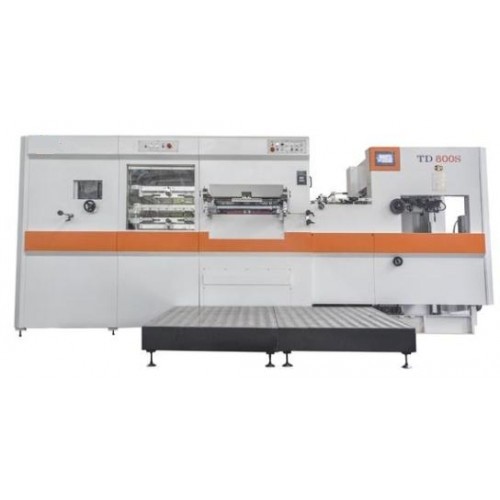

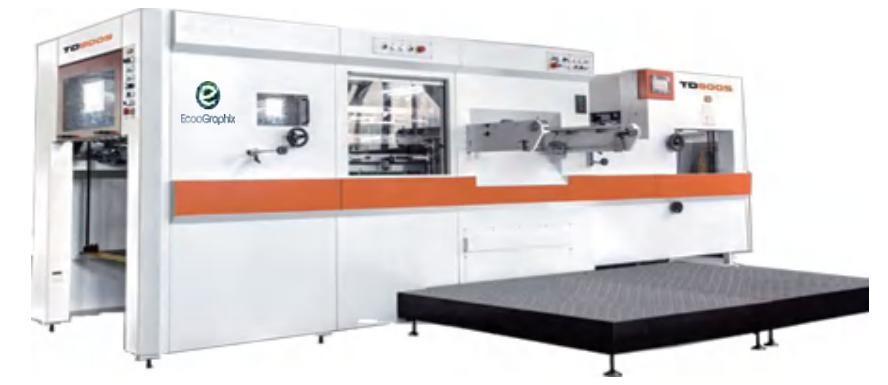

ECOO-TD800S
TD800S fully automatic die cutting machine has 7 sets of gripper bars with grippers made of lightweight and durable aluminum alloy with ultra hard coat and anodized finish ensure accurate and consistent paper registering.
1기술 자료:
| 모델 | ECOO-TD800S |
| 최대 잎 크기 (mm) | 800x580 |
| 잎 크기 미니 (mm) | 310x310 |
| 매크스. 도어 절단 크기 ((mm) | 790x570 |
| 손잡이 마진 (min. gripper margin) | 8 |
| 높이 절단 규칙 (mm) | 23.8 |
| 내면 차스 크기 (mm) | 940 x 610 |
| 주식 범위 | 카드보드: 800~2000g/m2; B 플루트 |
| 최대 압력 (N) | 200T |
| 매크스. 다이 절단 속도 | 7000s/h |
| 먹이 덩어리 높이 ((mm) | 1300 |
| 배달 덩어리 높이 ((mm) | 1000 |
| 소음 | ≤85dB ((A) |
| 주 모터 (kw) | 7.5 |
| 전체 전력 (kW) | 15 |
| 기계의 무게 (T) | 14.5 |
| 전체 차원 (mm) | 4900x2000x2000 |
2장점:
1) 주 유닛의 전송은 수입된 A / C 주파수 변환기 제어, 기계의 시작 및 정지는 수입 된 공기 클러치로 제어됩니다.
2) 전체 기계의 작동은 PLC에 의해 제어됩니다.맞춤형 촬영 방식이 더 편리합니다.
3표준 장치 및 부품:

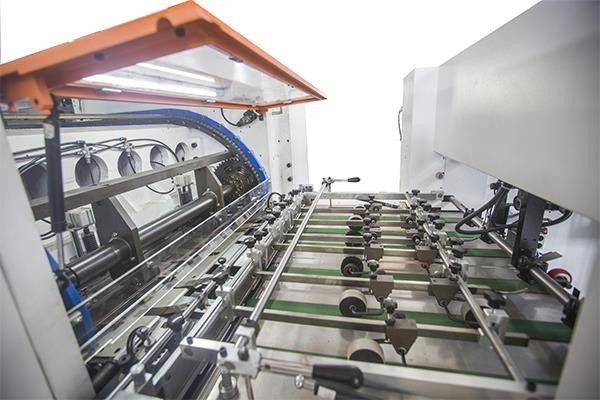

식단
• 생산 도중 수동적으로 축을 옆으로 조정할 수 있는 손잡이 있는 덩어리 트레이
•주당 120개의 시트 최고 속도의 스트림식 먹이 시스템

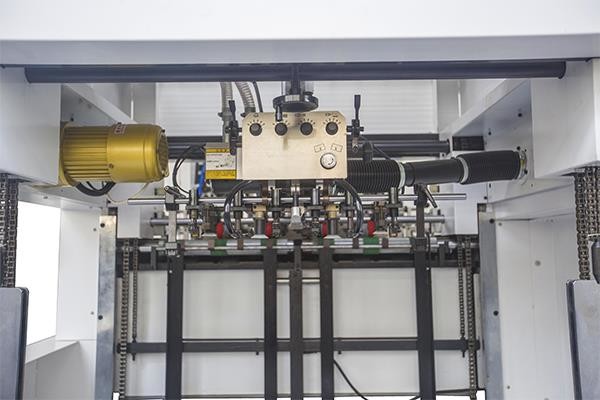

• 2개의 흡입컵은 각 종이를 들어올리는 것, 2개의 흡입컵은 이동하는 종이를 위한 것
•흡수 머리의 높이 및 각도는 쉽게 조절됩니다.
•보험자 수송기 위를 오르는 것을 방지하는 전자 안전장치
•파일 테이블의 가로 위치를 위해 마이크로 조절이 가능합니다.
•정밀 2면 탐지장
•전체적인 사이드 가이드를 제거하고 교체 할 필요 없이 볼트를 돌리는 것만으로 당겨서 밀어내는 사이드 가이드를 쉽게 교체할 수 있습니다
•2개의 앞 가이드가 마이크로 조절이 가능하고 사이드 가이드는 바퀴 손잡이에 의해 조절됩니다.
•자동 정지 시스템과 함께 사진 전기 탐지 장치
•보급 장치와 주요 기계의 별도의 드라이브 제어 장치
•PLC 및 전자 캠 시간 조절
다이 커팅 유닛
•시멘스 주력 모터 슈나이더 인버터 제어
•모터에 의해 구동되고 터치 스크린으로 제어되는 벌레 기어에 의해 절단 힘의 마이크로 조정
•압 정확도는 최대 0.01mm까지 될 수 있습니다.
•40Cr 강철의 크랭크 샤프트
•Q235-A 스틸로 만든 기계 프레임, 미에나이트 주사 철 기술로 樹脂로 코팅 된 모래와 함께 QT60 유연 철로 만든 상단 및 하단 판
•절단 후속 회전 장치
•운전자 및 장비의 최고 안전성을 위해 토크 제한 장치와 과부하 보호 장치

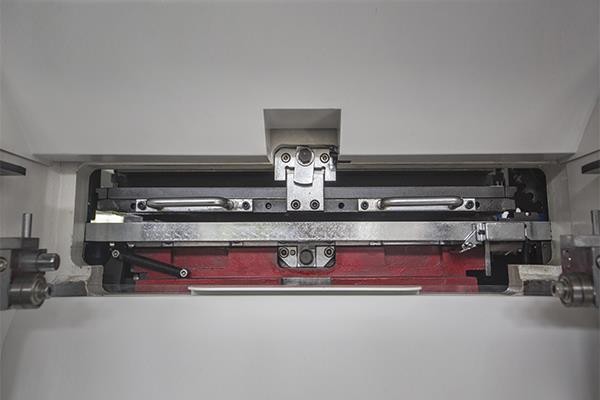

• 7 세트 가볍고 내구성 있는 알루미늄 합금으로 만든 손잡이 막대와 고강 코트 및 애노디제드 마감으로 정확하고 일관성있는 종이 등록을 보장합니다
•장기 시험 후, 짝으로 배달, 주착기, 사슬 일본 수바키에서
•지침 막대기 위치 조절을 위한 고압 지표 구동 시스템
•공압 잠금 및 절단 체스 풀기
•직업의 급속한 전환을 위한 중앙 시스템
배가 찢어지는 부대
• 3 액션 운동 구조, 상부, 중부 및 하부 스트립 프레임으로 도형 변경을 용이하게
•분리 스핀 또는 남성/여성 다이는 다양한 분리 작업에 사용할 수 있습니다.
• 다이커팅 섹션의 중앙 라인 등록 시스템과 일치, 같은 시스템은 전환 시간을 최소화하기 위해 스트립 시스템에도 적용됩니다.정확 한 위치 는 생산 효율성 을 높일 수 있다
•올라/아래로 이동하는 상부 벗기 프레임은 모터에 의해 제어되며 조정이 더 쉬워집니다
배달 단위
•보안용 광전기장치로 배달용 종이 쌓기가 너무 많이 올라가고 내려가는 것을 방지합니다.
•조정 할 수 있는 압축 브러쉬는 손잡이에서 종이를 풀고 종이를 쌓는 데 도움이됩니다.
• 1020mm까지의 높은 스파일 설계
•자동 보조 벨트 테이블은 정지 없이 배달 할 수 있습니다
•보급 장치에서 공급 장치 움직임과 속도 조절이 가능합니다.
전기 부품, 운영자 인터페이스 및 안전 감지기
•일본산업의 고속 PLC 시스템인 Omron
• 터치 스크린으로 된 Omron 운영자 인터페이스
• Omron 전자 캄 스위치 및 인코더
•전기 전체에 있는 PLC로 제어되는 전자 탐지기, 마이크로 스위치 및 광 전기 전지
자동 윤활 시스템
•전산 타이머를 갖춘 자동 오일 펌프 및 전용 배급 시스템
• 각 체인별로 개별적으로 제어 가능한 밸브로 잡기 체인용 윤활유 분배
안전장치 및 부품의 품질 승인
•모든 전자 및 전기 부품은 CE 인증을 받았습니다.
•보호장 및 장비에 대한 과부하 보호 장치
•잡기 바를 보호하기 위한 잡기 체인 클러치
•기계 전체에 설치된 비상 정지 버튼으로 빠르고 쉽게 접근할 수 있습니다.
