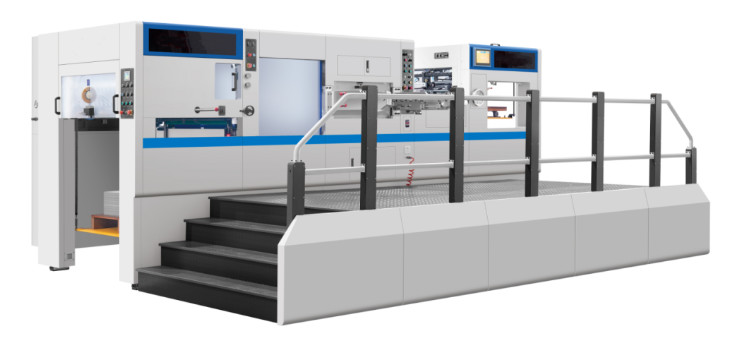

1050 도어 컷 앤 크레이싱 머신 시간당 7500 장
(모델: Ecoo-1050)
제품 설명
>> 적용:
Ecoo-1050 자동 판 도어 절단 기계는 도어 절단에 사용됩니다다양한 종이, 카든, 파동판, 플라스틱 시트 (PVC, PP 등)함수로도형 절단, 구부리기 및 부각기.최신의 새로운 구조 설계로, 최대 도어 절단 속도는 7500 장/시간이 될 수 있습니다.
>>사양
| 기계 모델 | Ecoo-1050 자동 다이 절단 기계 | |
| 기계 구성 | 피더 섹션 | √ |
| 플레인 프레스 섹션 | √ | |
| 난방판 | 선택 사항 | |
| 벗기 부문 | 선택 사항 | |
| 서류 전달 부문 | √ | |
| 최대 잎 크기 | 1050×750mm | |
| 분자 크기 | 400×370mm | |
| 최대 크기 | 1040×730mm | |
| 내부 추격 크기 | 1144×760mm | |
| 도어 절단판 크기 | 1080×738mm | |
| 먹이 덩어리 높이 | 1550mm | |
| 배달 스파일 높이 | 1400mm | |
| 규칙 높이를 줄이는 것 | 230.8mm | |
| 판 두께 절단 | 7mm(5+2 또는 4+3 선택) | |
| 주식 범주 | 종이판:0.1~2mm | |
| 호러프 종이:<4mm | ||
| 플라스틱 장: 0.2~1mm(열기판은 선택) | ||
| 도형 절단 정확성 | ≤±0.1mm | |
| 최대 가공 압력 | 320 T | |
| 최대 기계 속도 | 7500 S/H | |
| 마이너스 그립퍼 마진 | 7mm | |
| 공기 공급 | 00.6-0.7Mpa, 0.36m3/Min | |
| 전력 요구 | 3단계 380V 50HZ | |
| 주 엔진 전력 | 11kw | |
| 난방 부위 전력 (플라스틱 절단 시 선택) |
24 KW (12 개의 난방 구역, 각 구역은 2kw) | |
| 전체 전력 (열림 없이) | 17.8KW | |
| 전체 기계 무게 | 에코1050 | 16 T |
| 에코O-1050Q | 17 T | |
| 전체 차원 L (+ 선전 스택)×W ((+ 플랫폼)×H |
에코1050 | 4700 ((+1430)×2100 ((+1900)×2400mm |
| 에코O-1050Q | 5600 ((+1430)×2100 ((+1900)×2400mm | |
>> 주요특징:
안전, 에너지 절약, 효율성
1전체 기계의 실행은PLC 중앙 제어 시스템작업 상태를 자동으로 검사하고 비정상적인 상태를 테스트하고 작업 상태를 기록할 수 있습니다. 유럽 안전 표준에 따르면우리는 작동성과 안전이 완벽한 조합을 만들기 위해 합리적으로 설계.
2. 첨단 경보 시스템작동을 시작하면 안전하지 않은 영역을 떠날 수 있도록 상기합니다. 자동으로 모든 프로세스를 감지합니다.공기 클러치는 분리하고 자동으로 중지 할 것입니다 종이 낭비를 줄이는, 직원과 장비를 보호합니다.
3.P재 포장 장치 및 종이 공급 및 배달 직시 장치쌓는 시간을 줄이고 기계의 효율성을 높이고 수입을 늘립니다.
4선택 된 유럽, 일본, 대만 전기 및 공기 부품은 기계의 안정성을 향상시키고 무생성의 빈도를 줄입니다.
5메인프레임과 베이스는 고강도 구형 그래피트 철 QT500-7을 채택하고 수치 제어 센터에 의해 정확하게 처리됩니다.기계가 200T 큰 압력에서 오랫동안 안정적으로 작동 보장플래튼 프레스 기계의 코어, 크랭크 샤프트, 워크 기어 등은 모두 수입 고급 합금 강철입니다.가열과 고온 가열로 가공된 장수.
6핵심 부품의 윤활 시스템은 오일 압력을 표시하는 장치와 오일과 공기 압력이 충분하지 않은 경우 경보 장치가 장착되어 있습니다.
7장기적이고 완전한 기술 교육을 제공하고 1 년 동안 신속한 무료 유지보수를 제공하여 고객이 장비의 생산 기술을 완전히 마스터 할 수 있음을 보장합니다.우리의 기계는 완벽한 디자인으로, 정확한 설치, 높은 안정성, 높은 보안, 낮은 소음.
>> 표준 구성
1종이 공급 부문: 공급 및 컨베이어 테이블
1. 피더의 벽판은 높은 속도로 실행하는 동안 더 안정적인 주사철으로 만들어집니다.
2.정밀도 f오더 헤드 ((베커 진공 펌프) 이중 측면 풍기는: 카든과 파도판에 적합합니다. 4개의 흡수 노즐 4개의 공급 노즐이 있으며, 노즐의 각도와 높이는 다른 종이 모양에 맞게 조정될 수 있습니다.
3. 피더 헤드 ((전면/후방) 스파일 정렬 ((왼쪽/오른쪽) 는 모터에 의해 조정 될 수 있습니다, 당신은 단지 조정 버튼을 누르면 됩니다.
4전기 기계이중 엽 탐지기,
5.기울기종류컨베이어테이블노폐 방지 PU 프레스 롤러와 붓 바퀴는 고속 구동 조건에서 얇은 종이를 먹이는 데 훨씬 더 적합합니다.
6. 이중 사용용 부위 배치(당겨서 밀어) 그리고앞쪽판 위치의 정확성을 보장합니다.
7.S케브종이 및 축적된 종이 탐지 기능 및 자동 정지 기능: 센서가 판 인쇄 부문에 전달되기 전에 종이 왜곡되거나 축적된 것을 감지하면 기계가 멈춥니다.
8컨베이어 벨트 공기 버퍼 장치: 고속으로 작동 할 때, 그것은 공급 벨트로 종이 원활하게 전달되도록 돕습니다.
9.멈추지 않고종이 먹이는 것구조 및선도열의 종류미리 포장된 팔레트효율성을 크게 향상시킵니다.
2플레튼 기자 부문
1주요 기관은 채택높은-강성융통성 철 QT500특별한 발사 과정으로니-크로-모금속 크랭크 샤프트특수 수공업 처리 및 슈퍼 착용-저항개미벌레그리고기구.
2고혈압자동 오일 모터 와 함께 필터 그리고 냉각 팬주요 변속기 부품 (크랭크 샤프트, 워크 및 기어) 을 윤활하기 위해 기름을 재활용합니다.오토 오일 펌프필요한 모든 부품 (기어, 체인 등) 을 윤활합니다.
3큰 플라이 휠과기압 클러치기계가 고속으로 작동할 때 높은 정밀도를 보장합니다.
4.다이 절단 자동 압력 조절 시스템, 조작자는 압력을 조정하기 위해 터치 스크린에 값을 설정해야 합니다.
5. 도어 및 라이너 플레이트 (만간스 스틸, HRC50-53) 를 변경하기위한 인간 친화적 인 설계. 도어 프레임은 뒤집어 기압적으로 잠금 할 수 있습니다.
6높은 정밀도 토크 제한 장치와 함께 캠 인덱서 그리고 동기 벨트 고속으로 가동할 때 정확한 위치에서 안정적으로 종이를 전달하기 위해 손잡이 바를 제어합니다.
7고강도티알 합금 손잡이s그리고착용-저항하는손잡이 바에 대한 사슬.
3플라스틱 판에 대한 난방판 (선택)
PVC, PP, PET 잎과 같은 플라스틱 잎을 절단하기 위해
1독립적인 난방 구역을 위한 별도의 온도 설정, 온도 조절.
2난방판은 열에 저항하고 고강도 가루 철 RTCr0으로 만들어집니다.8.
4스트리퍼 부문선택 사항)
1스트립퍼는 핀을 설치하기 위해 꺼낼 수 있는 세 개의 프레임 (상단, 중단, 하단 프레임) 으로 구성됩니다.
2- 스트리퍼 바와 스핀 또는 남성-여성 플레이트
3. 상부 프레임은 모터에 의해 구동됩니다, 당신은 제거 위치를 확인 하기 위해 버튼을 누르면 이동 할 수 있습니다.
5종이배달 부문
1자동 정렬 장치, 조절 가능한 공기 부러기 및 헤어 브러쉬는 종이 덩어리가 두꺼우거나 날씬하든 간에 좋은 상태로 보장합니다.
2오버런 방지 장치: 장판은 잡기 바로 위로 이동; 감지 센서는 시작되고 기계는 멈출 것입니다.
3자동 비 중지 종이 배달 장치는 모터에 의해 제어됩니다; 당신은 단지 버튼을 누르면 작동합니다.
4- 태그 삽입 장치 (1 세트) 잎 양을 기록하기 위해.
5. 두 번째 손잡이-열린 장치 (선택)
6전기상자 및제어 시스템
1인터페이스 제어 장치가 통합되어 있으며, 많은 전기 스위치 제어 장치가 조작 화면에 설정되어 있어 조작이 쉽고 이해하기 쉽습니다.
2PLC 중앙 제어 시스템은 자동으로 작업 상태를 검사하고 비정상적인 상태를 테스트하고 작업 상태를 기록 할 수 있습니다.
3. 터치 스크린에서 문제 진단 기능, 어떤 문제가 발생하면, 당신은 그것을 찾기 위해 터치 스크린을 확인할 수 있습니다.
4. 중국어, 영어 또는 다른 어떤 언어 (선택) 터치 화면
5전기 부품과 전기 회로는 유럽과 미국의 안전 표준에 맞습니다
FAQ
Q: 설치 및 판매 후 기술 지원에 대해?
A:우리의 엔지니어는 설치에 도움을 줄 수 있고 필요한 교육을 제공 할 수 있습니다. 구매자는 왕복 항공권과 서비스 요금 및 지역 숙박 비용으로해야합니다.어떤 문제나 질문이라도우리는 24시간 7시간 이용하실 수 있습니다.
전세계에 있는 많은 CTP 설비들 중 there are also many end users (printers) who have purchased the CTP products from EcooGraphix China directly and EcooGraphix technical service team support these installations remotely with regular onsite visits.
이 최종 사용자 프린터들은 모두 우리의 견고한 품질, 원활한 원격 서비스, 철저한 훈련 및 유지보수로 인해 CTP 시스템을 완전히 만족스럽게 실행합니다.만약 당신이 EcooGraphix China에서 직접 구매하는 것을 고려하는 프린터라면, 설치, 교육 및 판매 후 서비스에 대한 번거로움이 없습니다. 우리는 당신의 만족을 보장합니다.
