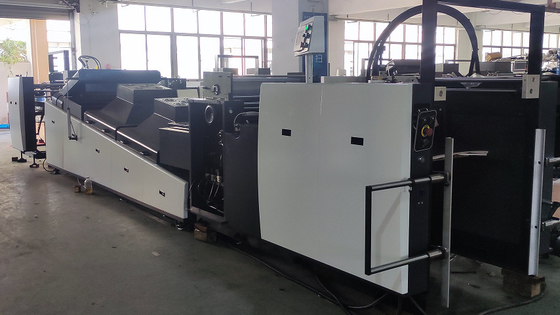

1기계 설명
FHSGJ 시리즈는 우리의 고속 자외선 스팟 및 전체 코팅 기계입니다. 그것은 둘 다 할 수 있습니다:
1. 점발크 및 전체발크
2. 물 기반 라크 및 UV 라크
3A1 포맷 라크 (1050mm) 및 A2 포맷 라크 (760mm)
5개의 주요 섹션이 있습니다.
1) 자동 피더
2) 코팅 단위 (UV 레이킹/물 기반 레이킹)
3) 건조 컨베이어 시스템 (UV 건조기/IR 건조기)
4, 자동 스택;
5자동 제어 시스템
더 자세한 내용은 3부에서 찾을 수 있습니다.
2주요 매개 변수
| 초고속 UV 스팟 및 전체 코팅 기계 | |||
| 모델 | 에코 FHSGJ 1450 | 에코 FHSGJ 1050 | 에코 FHSGJ760 |
| 최대 잎 크기 | 1450x1100mm | 730x1050mm | 760x595mm |
| MIN.페이스 크기 | 310x410mm | 310×410mm | 290x270mm |
| 최대 코팅 크기 | 1100x1450 | 720x1040mm | 750x590mm |
| 잎 두께 | 80-600SGM | 80~600gm | 80~400gsm |
| UV 코팅 두께 | 0.15-0.6mm | ||
| 적용 | 종이/카드본: 80-400gm; PET/PVC/OPP: 0.15mm-0.50mm | ||
| 코팅 등록 정확성 | +/-0.2mm | ±0.2mm | ±0.2mm |
| 생산 속도 | 9000판/시간 | 9000판/시간 | 6000 장/시간 |
| 무게 | 8톤 | 7톤 | 6.5톤 |
| 차원 | 11000x2260x2100mm | 10630x2260x2100mm | 9500x2050x2000mm |
| 힘 | 45kW | 38kw | 28kw |
| 참고: 가루 무게, 크기 및 품질에 따라 생산 속도가 달라집니다. | |||
3주요 부문 및 기능
|
1자동 종이 공급기 - 신속하고 부드러운 종이 공급을 위해 높은 신뢰성이 채택됩니다. - 민감한 전기 기계 이중 전압 감지기와 외체 방출 장치로 장착된 기계는 비정상적인 경우 즉시 멈출 것입니다. - 정확하고 신뢰할 수 있는 앞 가이드와 사이드 가이드 |
 |
|
2코팅 부문 - 코팅 속도는 6000-9000피트/시간까지 - 큰 지름의 인프린트 드럼을 사용하여, 동적 균형으로 드럼, 기름 필름을 평평하게 코팅합니다. - 코팅 드럼은 간단하고 내구성이 좋은 나사 고정 클램핑 장치를 채택합니다. - 롤러 앞뒤 오일 전송 구조, 쉬운 변환, 유연한 두께 조정. - 선택적 세라믹 안일록스 롤러 및 구멍 스크래퍼 또는 일반 스크래퍼 |
|
|
3자외선 건조장치 (UV 건조기 + IR 건조기) - 자외선 건조 장비는 세 개의 자외선 수은 램프를 채택하여 자외선 발크를 빠르게 굳게 할 수 있습니다. - 완전 반등 변환이 가능해요 - 자동 온도 조절과 전자적인 비정상적인 점프 - 물 기반 IR 건조 장비, 물을 기반으로 세척 랭크. |
|
|
4자동 종이 스파커 - 종이 스파커는 자동 종이 로딩 플랫폼을 갖추고 있습니다. - 광전기공압 2면 종이 레벨러와 단단한 종이 평평하고 느린 중거리, 부드럽고 깔끔한 종이 수신을 보장합니다. - 냉각 팬과 옵션 냉각 에어컨을 갖추고 있습니다. - 비정상 상태 표시등 및 안전 감지 시스템 |
|
|
자동 제어 - 모터 USES 주파수 변환 속도 규제, 안전하고 신뢰할 수 있습니다. - 전체 기계는 PLC 프로그래밍 제어, 간단한 조작, 간편한 유지. - 케이블의 모든 부분은 빠른 커넥터로 연결되어 설치가 쉽습니다. |
|
