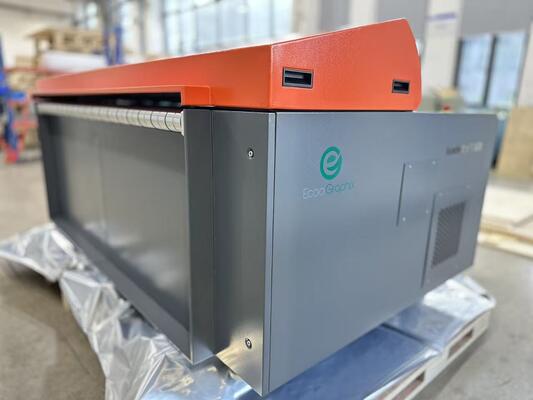

대형 A0 사이즈 옵셋 인쇄 CTP 판 기계 공장
1. 응용 분야
대형 CTP는 디지털 디자인과 기존의 대규모 옵셋 인쇄 사이의 격차를 해소하여 고품질의 대형 자료를 효율적으로 생산하는 데 경제적입니다.
EcooGraphix VLF(초대형) 열 CTP 기계 T1600S는 A0, B0 용지 크기의 포스터 또는 벽걸이 차트, 대형 서적, 카탈로그, 옐로우 페이지, 포장 처리 및 제판 센터 등에 사용할 수 있으며, 시간당 14~19장의 출력을 제공합니다.
먼저, 인쇄 디자인 파일은 RIP 및 워크플로우 소프트웨어를 사용하여 컴퓨터에서 만들어진 다음 CTP로 전송됩니다. 파일 이미지는 레이저(830nm 열 레이저 또는 405nm UV 레이저)로 알루미늄 CTP 판으로 스캔됩니다. 레이저 스캔은 CTP 판의 감광성 코팅을 경화시킵니다.
그런 다음 CTP 판은 CTP 프로세서를 통과하며, 현상액 화학 물질이 CTP 프로세서 내부에 있어 CTP 판의 비이미지 영역을 씻어냅니다. CTP 판은 세척 후 CTP 프로세서에서 빠르게 건조됩니다.
마지막으로 CTP 판은 인쇄 작업을 위해 옵셋 인쇄기에 놓입니다.
2. 주요 특징:
최대 판 크기: 1,680×1350mm
특징: 인력 감소, 높은 안정성 및 완벽한 출력 품질.
UV 판과 열 판을 사용할 수 있어 생산 비용을 절감할 수 있습니다.
자동 판 로딩 및 언로딩은 제판 효율성을 향상시킬 수 있습니다.
자동 로더, 프로세서 및 스태커와 결합하여 EcooGraphix VLF CTP 시리즈는 완전 자동 인쇄를 달성할 수 있습니다.
전체 출력 프로세스를 완료하는 데 한 명의 작업자만 필요합니다.
3. 응용 분야 및 샘플:
4. 기술 사양:
| 모델 | T-1600QM |
| 외부 드럼 | 이미징 시스템 |
| 이미지 시스템 | 825nm 레이저 |
|
시간당 16장 |
시간당 22장 |
| 1630mm x 1325mm / 2400dpi | |
| 최대 1470mm x 1180mm; 최소 400mm x 400mm | 최대 1680mm x 1350mm; 최소 650mm x 550mm |
| 노출 크기 | 최대 1680mm x 1336mm |
| 열 CTP 판 | 양성/음성 열 CTP 판 또는 비화학 판 |
| 0.15mm ~ 0.30mm 또는 0.27mm ~ 0.40mm(대안) |
0.15mm ~ 0.30mm 또는 0 27mm t 0.40mm(대안) |
| 2400dpi, 1200dpi 선택 사항: 이중 해상도 2,400dpi 및 1, | 표준: 이중 해상도 2400dpi 및 1200dpi 또는 선택 사양 2540dpi 및 1270dpi. 가변 고해상도 옵션: 빠른 스캔 방향에서 최대 10800dpi. 12800DPI는 요구 사항에 따라 사용 가능 |
| 0.01mm (온도 23℃ 및 습도 60%에서 동일한 판에 4회 이상 연속 노출) | ±0.01mm(온도 23℃ 및 습도 60%에서 동일한 판에 4회 이상 연속 노출) |
| USB 2.0 또는 USB3.0(USB2.0 권장) | 광섬유 |
| 수동 또는 자동 로더 포함 | 반자동(대안 자동 로더 시스템) |
| 1400kg | 1800kg |
| 2,355×1,910×1,217 mm ( L×W×H ) (WxLxH)mm |
2400x1430x1110 |
| 단상: 220V, 최대 전력(피크 값): 5.5KW | 3상 380V, 소비 전력(피크 값): 5.5KW |
|
작동 환경 권장 온도: 21-25℃; 허용 온도: 15-30℃, 습도: |
<70%RH |
| T-1600S T1600SX | 노출 방식 | |
| 외부 드럼 | 이미징 시스템 | |
| 64채널 | 256채널 | 개별 830nm 레이저 다이오드 |
| 출력 속도 | ||
| 시간당 16장 | 시간당 25장 | 1470mm x 1180mm / 2400dpi |
| 판 크기 | ||
| 최대 1470mm x 1180mm; 최소 400mm x 400mm | 미디어 유형 | |
| 열 CTP 판 | 판 두께 | |
| 0.15mm ~ 0.30mm 또는 0.27mm ~ 0.40mm(대안) | 해상도 | |
| 2400dpi, 1200dpi 선택 사항: 이중 해상도 2,400dpi 및 1, |
표준: 이중 해상도 2,400dpi 및 1,200dpi 또는 2,540dpi 및 1,270dpi(옵션) 가변 고해상도 옵션: 빠른 스캔 방향에서 최대 10,000dpi 반복성 |
|
| 0.01mm (온도 23℃ 및 습도 60%에서 동일한 판에 4회 이상 연속 노출) | 인터페이스 | |
| USB 2.0 또는 USB3.0(USB2.0 권장) | 광섬유 (광섬유 방식) | 판 로딩 |
| 수동 또는 자동 로더 포함 | 순 중량 | |
| 1400kg | 기계 크기 | |
| 2,355×1,910×1,217 mm ( L×W×H ) | 전원 공급 장치 | |
| 단상: 220V, 최대 전력(피크 값): 5.5KW | 작동 환경 | |
| 권장 온도: 21-25℃; 허용 온도: 15-30℃, 습도: | <70%RH |
|
