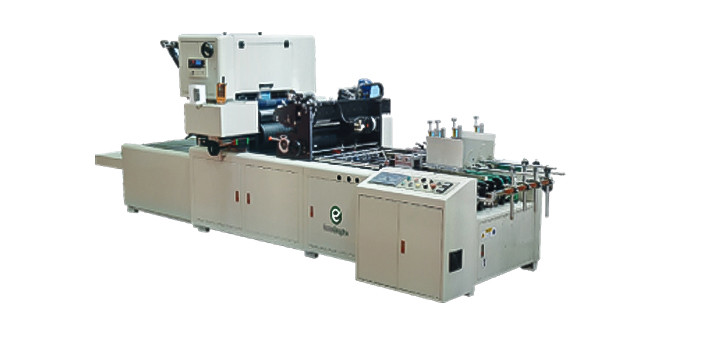

자동 포스트 언론 디지털 페이퍼 상자 절단기 윈도우 패칭 머신
중첩기 접착기로
RT600
1. 애플리케이션
에코오그래프이스 RT600 윈도우 패칭 머신은 넓게 와인 박스, 선물 상자, 조직 용지함, 화장용 박스 기타 등등의 윈도우를 가진 패키지라는 것 메워 영화에서 사용됩니다. 그것은 또한 박스를 폴딩시키기 전에 용지 접착, 영화 패칭, 영화 절단과 용지 콜렉션의 기능을 실현할 수 있습니다.
2. 주요 특징 :
1) 그루링 부문은 크롬 도금 접착체 롤러, 접착제 분리 플레이트, 측면 가이드와 접착 곰팡이로 구성됩니다
접착 부문은 지고 세척대서 쉽게 빠져나갈 수 있습니다
접착제 분리 플레이트는 접착제의 양과 지역을 제어하도록 조정할 수 있습니다
기계 중지, 실린더가 접착제의 누출을 피하기 위한 그런 다음 또 다른 모터에 의해 가동된 접착체 롤러를 높인지
선택의 준비된 테이블을 미리 만드는 것은 이용 가능합니다. 운영자는 기계의 밖에 곰팡이를 구축할 수 있습니다 .
2) 중단 부문은 크리징을 위한 독립적 가열 휠을 갖추고 있습니다
구부러진 플라스틱 박막을 평평하게 하기 위해 기름에 의해 가열된 독립적 실린더가 있습니다
플라스틱 박막을 매끄럽게 하도록 서보 기구에 의한 것에 의해 제어된 모따기 시스템을 갖춥니다
마이크로어저스트먼트 시스템을 갖춥니다.
3) 승강 시스템과 벨트 승강 시스템을 축적하고 있는 선택 중에서 선택으로, 하부 벨트 피딩 시스템을 갖춥니다. 더
벨트 승강 시스템의 특성은 고속도 그러므로 증가하고 있는 능력입니다.건조물의 지주 승강 시스템의 특성
박스가 위로 향하는 / 하향 움직일 수 있는 건조물의 지주 상승을 통과할 수 있는 동안 이송용 벨트가 끊임없이 운영될 수 있다는 것입니다
시스템. 이 건조물의 지주 승강 시스템은 박스를 긁지 않고 다른 상자를 공급할 수 있는 것에 탄력적입니다.
우리의 피딩하는 시스템 디자인은 발전 기술입니다. 동기 전동 벨트 공급 장치는 흡인 장치를 갖추고 있습니다. 체인 조절부에 네개의 피딩하는 체인이 있습니다.
당신이 추가적 도구 없이 상위 레일을 조정할 수 있게 허락하는 공급 장치에 있는 급송 게이트가 있습니다. 이 상위 레일은 평형강으로 만들어지고, 골조의 중앙부에 연결됩니다. 어느 것이 철도, 판지의 등록을 보증하는 이 제도가 믿을 만하고 체인이 정확합니다. 심지어 거기가 심각한 잼이 있을 때, 위치는 정확하고 당신이 조정되기 위해 마이크로어저스트먼트를 사용할 수 있습니다.
4) 박스는 흡수에 의해 그루링 부문에서부터 기간 패칭 부문까지 전달됩니다.
흡수는 센서에 의해 개별적으로 운영되고 등록됩니다. 거기가 공시트가 있을 때, 흡입 테이블은 벨트에 접착제의 아래 찔리기를 회피하기 위해 갈 것입니다.
운영자는 박스의 크기에 따라 흡기의 량을 조절할 수 있습니다.
흡입 실린더는 특정 물질로 만들어집니다. 패칭의 고속이 높도록 그것은 매끄럽고 플라스틱 박막 위의 어떤 스크래치도 있지 않을 것입니다.
나이프 실린더가 회전할 때, 그것은 또 다른 고정된 절단날대로 교차하고 가위와 같은 플라스틱 박막이 그러므로 잘립니다. 사랑은 은반 위에는 평평하고 매끄럽습니다.
나이프 실린더는 플라스틱 박막이 정확하게 박스의 윈도우에 메우는다는 것을 보증하기 위해 조정할 수 있는 취입 또는 흡인 장치와 함께 있습니다 .
5) 전달 섹션에 있는 벨트는 넓습니다. 운영자는 벨트의 높이를 조정할 수 있고 완성품이 안에 제휴됩니다
직선
전달 섹션에 있는 벨트의 속도는 기계의 똑같은 속도로서 조정될 수 있습니다
3. 필름 재료 :
PET, PVC, PP, 오프, PE, 아샤와 균일한 논문에 적용할 수 있습니다.
그것은 또한 빛 영화, 말 못하는 영화, 플래쉬 필름, 착색 막, 인쇄 막, UV 필터막과 형광막과 같은 특수 효과와 영화를 위해 사용될 수 있습니다.
4. 기술적 요구 :
| 모델 / 상술 | RT-600 자동 개폐창 패칭 머신 |
| Max.Paper 사이즈 | (L)600×(W)520 |
| Min.Paper 사이즈 | (W)80×(L)100mm |
| Max.Window 사이즈 | (L)400×(W)400 |
| Min.Window 사이즈 | (W)30×(L)45mm |
| 용지 두께 | 판지 : 200gr/m2~2.000gr/m2 골판지 : micro-flute~6mm 두께로부터 |
| 막두께 | 0.03-0.2um |
| 서 있는 정확도 | (left/right)±0.5mm ;(top/bottom)±1mm |
| 기계 사이즈 | (L)4500×(W)1500×(H)1700 |
| 정미중량 | 3300 킬로그램 |
| 주요 권력은 요구했습니다 | 3 kw |
| 롤러 전원을 분류하기 | 0.09 kw |
| 배달 스택커 전원 | 0.37 kw |
1) 정립 부분(접착) :
접착 부문은 크롬 도금 접착체 롤러, 접착제 분리 플레이트, 측면 가이드와 접착제 곰팡이 롤러로 구성됩니다.
접착 부문은 쉽게 빠져나갈 수 있습니다, 그것이 지고 세척되기 쉽습니다.
접착제 분리 플레이트는 접착체 영역과 양을 장악하도록 조정할 수 있습니다.
기계 폐쇄의 경우에, 실린더는 접착체 롤러를 높일 것이고 그리고 나서 기계가 접착제의 누출을 회피하기 위해, 다른 분리된 모터에 의해 가동될 것입니다.
선택의 준비된 테이블을 미리 만듭니다 이용 가능한, 연산자 캔 설치가 기계의 밖의 곰팡이입니다. 그것은 편리하고 시간 절약입니다.
2) 논문 수거부 (배달 스택커)
전달 섹션에 있는 벨트는 넓습니다. 운영자는 벨트의 높이를 조정할 수 있고 완성품이 직선에서 제휴됩니다.
벨트 속도는 기계 속도와 동기화되기 위해 또한 조정될 수 있습니다.

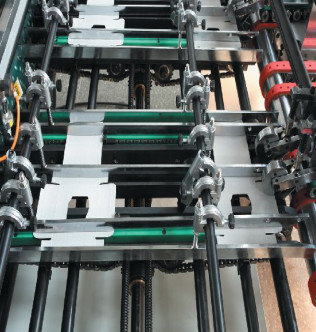

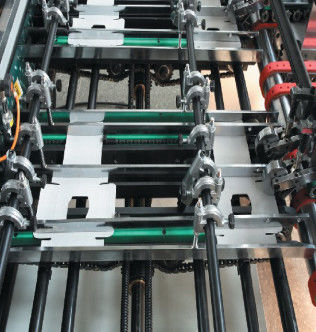

3) 공급기 부품 (급지)
기계는 승강 시스템과 벨트 승강 시스템을 필로 만들고 있는 선택 중에서 선택으로, 하부 벨트 피딩 시스템을 갖추고 있습니다.
벨트 승강 시스템의 특성은 고속도 그러므로 증가하고 있는 능력입니다.
몽우리 형성 승강 시스템의 특성은 상자가 위로 향하는 / 하향 움직일 수 있는 몽우리 형성 승강 시스템을 통과할 수 있는 동안 이송용 벨트가 끊임없이 운영될 수 있다는 것입니다. 이 몽우리 형성 승강 시스템은 박스를 긁지 않고 다른 상자를 공급할 수 있는 것에 탄력적입니다.
피딩하는 시스템 디자인은 발전 기술입니다. 동기 전동 벨트 공급 장치는 흡인 장치를 갖추고 있습니다. 체인 조절부에 네개의 피딩하는 체인이 있습니다.
당신이 추가적 도구 없이 상위 레일을 조정할 수 있게 허락하는 공급 장치에 있는 급송 게이트가 있습니다. 이 상위 레일은 평형강으로 만들어지고, 골조의 중앙부에 연결됩니다.
어느 것이 모두의 등록을 보증하는 이 제도가 믿을 만합니다, 판지와 체인이 정확합니다.
심지어 거기가 심각한 잼이 있을 때, 위치는 정확하고 당신이 조정되기 위해 마이크로어저스트먼트를 사용할 수 있습니다.
4) 윈도 패칭 부분
박스는 흡수에 의해 그루링 부문에서부터 기간 패칭 부문까지 전달됩니다.
흡수는 센서에 의해 개별적으로 운영되고 등록됩니다. 거기가 공시트가 있을 때, 흡입 테이블은 벨트에 접착제의 아래 찔리기를 회피하기 위해 갈 것입니다.
운영자는 박스의 크기에 따라 흡기의 량을 조절할 수 있습니다.
흡입 실린더는 특정 물질로 만들어집니다. 패칭의 고속이 높도록 그것은 매끄럽고 플라스틱 박막 위의 어떤 스크래치도 있지 않을 것입니다.
나이프 실린더가 회전할 때, 그것은 또 다른 고정된 절단날대로 교차하고 가위와 같은 플라스틱 박막이 그러므로 잘립니다. 사랑은 은반 위에는 평평하고 매끄럽습니다.
나이프 실린더는 플라스틱 박막이 정확하게 박스의 윈도우에 메우는다는 것을 보증하기 위해 조정할 수 있는 취입 또는 흡인 장치와 함께 있습니다.
