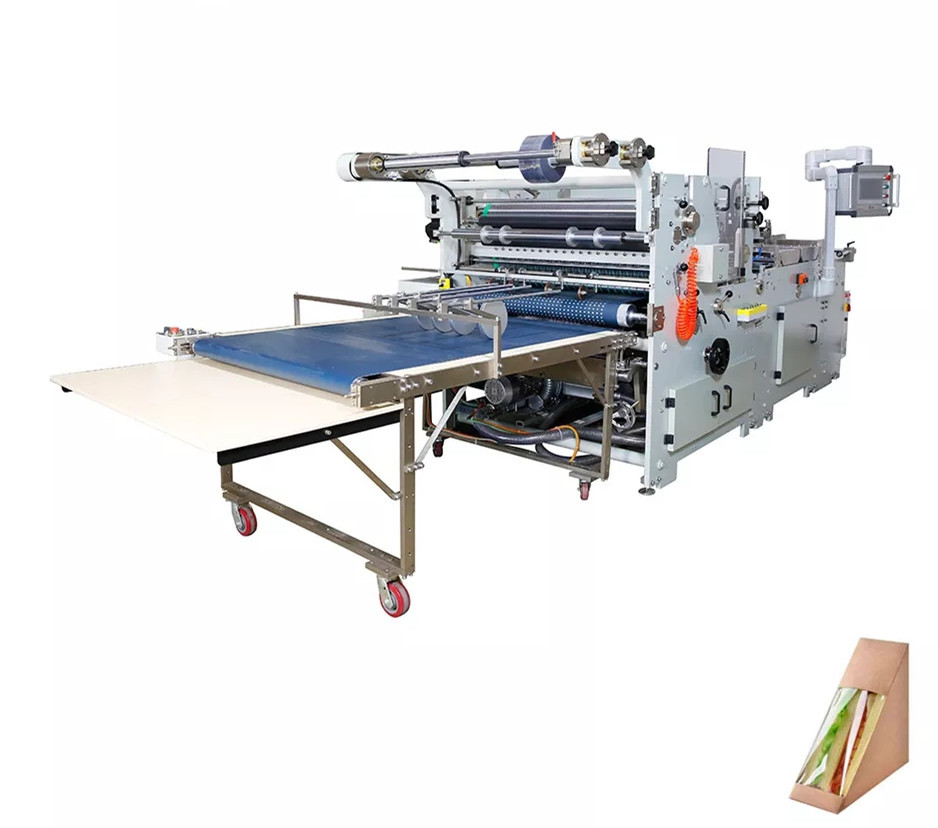

라미네이션 기계를 메우는 휴대폰 카톤지 박스 윈도
1. 애플리케이션
에코오 TC-1100,TC-1000 자동 개폐창 패칭 머신은 카톤 박스를 위한 특수 기기이며, 양쪽 판지로 만드는 물결모양 용지를 위해 컬러 박스 창 엷은 조각 모양 ;
기계는 넓게 와인 박스, 선물 상자, 조직 용지함, 화장용 박스 기타 등등의 윈도우와 함께 패키지라는 것 메워 영화에서 사용됩니다. 그것은 또한 박스를 폴딩시키기 전에 용지 접착, 영화 패칭, 영화 절단과 용지 콜렉션의 기능을 실현할 수 있습니다.
TC1000은 단일의 레인입니다, TC1100이 두배 차선입니다.
2. 주요 특징 :
선택의 준비된 테이블을 미리 만드는 것은 이용 가능합니다. 운영자는 기계의 밖에 곰팡이를 구축할 수 있습니다 .
승강 시스템과 벨트 승강 시스템을 축적하고 있는 선택 중에서 선택으로, 서보 기구에 의한 공급 장치를 갖춥니다. 공압 부품, 전기 부품과 동작부의 선진 세계 유명한 브랜드 요소를 채택하기.
직접적으로 충전기와 연결할 수 있는 에어 컨베이어와 연결하기 위해 링커를 적용하세요 .
3.애플리케이션과 샘플 :
4. 기술적 요구 :
| 상술 | |||||
| 모델 | Ecoo-TC1100 | Ecoo-TC1000 | |||
| 프로덕팅 방식 | 2 레인 작동 | 1 레인 작동 | |||
| 공백지의 길이 A | 100mm-900mm | 100mm-420mm | |||
| 공백지의 폭 비 | 80mm-530mm | 100mm-750mm | |||
| 길이 창호 / 내부재 Ｃ | 80mm-760mm | 80mm-280mm | |||
| 폭 창호 / 내부재 Ｃ | 30mm-380mm | 30mm-550mm | |||
| 기계의 속도 | ≤400pcs/min | ≤200pcs/min | |||
| 통 중량 | |||||
| 통 | 180g/m2-600g/m2 | ||||
| 물결모양입니다 | ≤1.5mm | ||||
| 막두께 | |||||
| PVC, 페이, PS | 0.05mm-0.3mm | ||||
| PET | 0.05mm-0.2mm | ||||
| 외경 | ≤500mm | ||||
| 내경 | 70mm-80mm | ||||
| 기계의 사이즈 | 5600(L)x2000(W)x1500(H)mm | 4800(L)x1600(W)x1500(H)mm | |||
| 주전동기출력 | 4 kw | ||||
| 전체 전력 | 22 kw | ||||
1) 정립 부분(접착) :
접착 부문은 크롬 도금 접착체 롤러, 접착제 분리 플레이트, 측면 가이드와 접착제 곰팡이 롤러로 구성됩니다.
접착 부문은 쉽게 빠져나갈 수 있습니다, 그것이 지고 세척되기 쉽습니다.
접착제 분리 플레이트는 접착체 영역과 양을 장악하도록 조정할 수 있습니다.
기계 폐쇄의 경우에, 실린더는 접착체 롤러를 높일 것이고 그리고 나서 기계가 접착제의 누출을 회피하기 위해, 다른 분리된 모터에 의해 가동될 것입니다.
선택의 준비된 테이블을 미리 만듭니다 이용 가능한, 연산자 캔 설치가 기계의 밖의 곰팡이입니다. 그것은 편리하고 시간 절약입니다.
2) 논문 수거부 (배달 스택커)
전달 섹션에 있는 벨트는 넓습니다. 운영자는 벨트의 높이를 조정할 수 있고 완성품이 직선에서 제휴됩니다.
벨트 속도는 기계 속도와 동기화되기 위해 또한 조정될 수 있습니다.
3) 공급기 부품 (급지)
기계는 승강 시스템과 벨트 승강 시스템을 필로 만들고 있는 선택 중에서 선택으로, 하부 벨트 피딩 시스템을 갖추고 있습니다.
벨트 승강 시스템의 특성은 고속도 그러므로 증가하고 있는 능력입니다.
몽우리 형성 승강 시스템의 특성은 상자가 위로 향하는 / 하향 움직일 수 있는 몽우리 형성 승강 시스템을 통과할 수 있는 동안 이송용 벨트가 끊임없이 운영될 수 있다는 것입니다. 이 몽우리 형성 승강 시스템은 박스를 긁지 않고 다른 상자를 공급할 수 있는 것에 탄력적입니다.
피딩하는 시스템 디자인은 발전 기술입니다. 동기 전동 벨트 공급 장치는 흡인 장치를 갖추고 있습니다. 체인 조절부에 네개의 피딩하는 체인이 있습니다.
당신이 추가적 도구 없이 상위 레일을 조정할 수 있게 허락하는 공급 장치에 있는 급송 게이트가 있습니다. 이 상위 레일은 평형강으로 만들어지고, 골조의 중앙부에 연결됩니다.
어느 것이 모두의 등록을 보증하는 이 제도가 믿을 만합니다, 판지와 체인이 정확합니다.
심지어 거기가 심각한 잼이 있을 때, 위치는 정확하고 당신이 조정되기 위해 마이크로어저스트먼트를 사용할 수 있습니다.
4) 윈도 패칭 부분
박스는 흡수에 의해 그루링 부문에서부터 기간 패칭 부문까지 전달됩니다.
흡수는 센서에 의해 개별적으로 운영되고 등록됩니다. 거기가 공시트가 있을 때, 흡입 테이블은 벨트에 접착제의 아래 찔리기를 회피하기 위해 갈 것입니다.
운영자는 박스의 크기에 따라 흡기의 량을 조절할 수 있습니다.
흡입 실린더는 특정 물질로 만들어집니다. 패칭의 고속이 높도록 그것은 매끄럽고 플라스틱 박막 위의 어떤 스크래치도 있지 않을 것입니다.
나이프 실린더가 회전할 때, 그것은 또 다른 고정된 절단날대로 교차하고 가위와 같은 플라스틱 박막이 그러므로 잘립니다. 사랑은 은반 위에는 평평하고 매끄럽습니다.
나이프 실린더는 플라스틱 박막이 정확하게 박스의 윈도우에 메우는다는 것을 보증하기 위해 조정할 수 있는 취입 또는 흡인 장치와 함께 있습니다.
