자동 티슈 냅킨 종이 상자 창 패치 기계
1. 신청

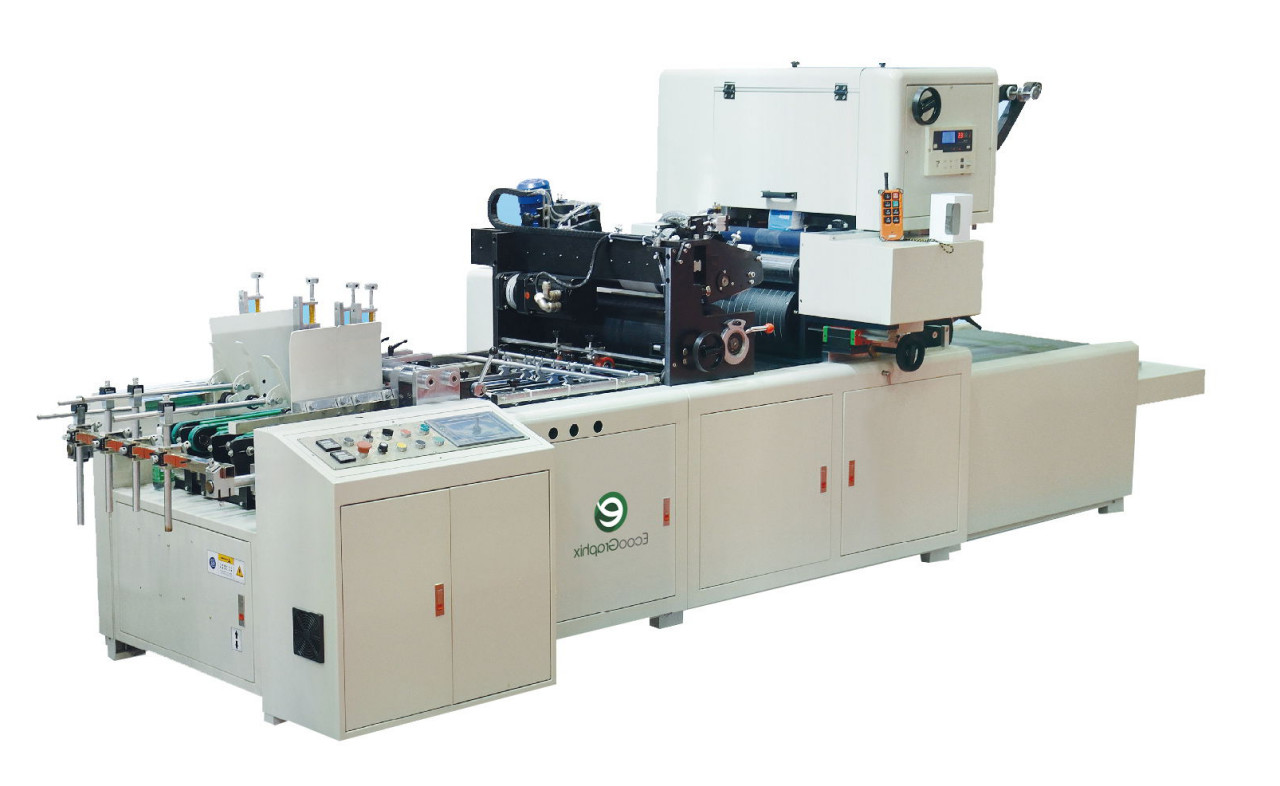

EcooGraphix RT600 창 패치 기계는 PET, PVC, PP, OPP, PE, Asha 및 종이에도 적합합니다.Light Film, Dumb Film, Glitter Film, Color Film, Printed Film, UV Filter가 부착된 Film, Fluorescent Film 등 특수효과가 있는 Film에도 사용 가능합니다. Window 유무에 관계없이 Film Patching에 널리 사용됩니다. 와인 상자, 선물 상자, 티슈 페이퍼 상자, 화장품 상자, 장난감 상자, 우유 상자, 종이 카드 등.
독특한 나이프 배럴 디자인으로 조절 가능한 송풍/흡입 시스템으로 플라스틱 필름이 창 판지에 정확하고 매끄럽게 부착될 수 있도록 합니다.
2. 주요 기능:
3) 말뚝 리프팅 시스템 및 벨트 리프팅 시스템인 옵션 선택과 함께 더 낮은 벨트 공급 시스템 장착. 3) 중단 섹션에는 주름을 위한 독립적인 가열 휠이 장착되어 있습니다.
4) 상자는 접착 섹션에서 창 패치 섹션으로 흡입에 의해 전달됩니다.
흡입은 개별적으로 실행되고 센서에 의해 등록됩니다.
칼 실린더는 플라스틱 필름을 보장하기 위해 조정 가능한 송풍 또는 흡입 시스템이 있습니다.
상자의 창에 정확하게 패치됩니다.
5) 이송부의 벨트가 넓다.작업자는 벨트의 높이를 조정할 수 있으며 완제품은 일직선으로 정렬됩니다.
삼.필름 소재:
PET, PVC, PP, OPP, PE, Asha 및 종이에도 적용 가능합니다.
Light Film, Dumb Film, Flash Film, Color Film, Printed Film, UV Filter Film, Fluorescent Film 등 특수효과가 있는 Film에도 사용할 수 있습니다.
4. 기술 사양:
| 모델/사양 | RT-600 자동창패칭기 |
| 최대 용지 크기 | (L)600×(W)520 |
| 최소 용지 크기 | (W)80×(L)100mm |
| 최대 창 크기 | (L)400×(W)400 |
| 최소 창 크기 | (W)30×(L)45mm |
| 종이 두께 | 마분지: 200gr/m2~2.000gr/m2 골판지: 마이크로 플루트~6mm 두께에서 |
| 필름 두께 | 0.03-0.2μm |
| 스틱업 정확도 | (좌/우)±0.5mm ;(상/하)±1mm |
| 기계 크기 | (L)4500×(W)1500×(H)1700 |
| 순중량 | 3300kg |
| 주전원 필요 | 3kw |
| 사이징 롤러 파워 | 0.09kw |
| 배송 스태커 전원 | 0.37kw |
기타 세부 사항
사이징 부품(접착):
접착 섹션은 크롬 도금 접착제 롤러, 접착제 분리 플레이트, 사이드 가이드 및 접착제 몰드 롤러로 구성됩니다.
접착 섹션은 쉽게 빼낼 수 있으며 설정 및 청소가 쉽습니다.
접착제 분리판은 접착제의 면적과 양을 조절할 수 있습니다.
기계가 꺼지면 실린더가 접착제 롤러를 들어 올린 다음 접착제가 새는 것을 방지하기 위해 다른 별도의 모터에 의해 기계가 구동됩니다.
사전 준비 테이블 옵션을 사용할 수 있으며 작업자는 기계 외부에서 금형을 설정할 수 있습니다.편리하고 시간이 절약됩니다.
2. 모서리 부분 주름잡기
주름 섹션에는 주름을 위한 독립적인 가열 휠이 장착되어 있습니다.
휘어진 플라스틱 필름을 평평하게 하기 위해 기름으로 가열된 독립 실린더가 있습니다.
플레스틱 필름을 매끄럽게 만들기 위해 서보로 제어되는 코너 커팅 시스템 장착
미세 조정 시스템 장착
3. 피더부(급지)
기계에는 필링 리프팅 시스템 및 벨트 리프팅 시스템인 옵션을 선택할 수 있는 낮은 벨트 공급 시스템이 장착되어 있습니다.
상자가 위/아래로 움직일 수 있는 필링 리프팅 시스템을 통과할 수 있는 동안 공급 벨트는 지속적으로 작동될 수 있습니다.이 필링 리프팅 시스템은 상자를 긁지 않고 다른 상자를 공급할 수 있다는 점에서 유연합니다.
공급 시스템 설계는 고급 기술입니다.동기식 벨트 피더에는 흡입 시스템이 장착되어 있습니다.체인 조정 섹션에는 4개의 공급 체인이 있습니다.
피더에 피딩 게이트가 있어 추가 도구 없이 상단 레일을 조정할 수 있습니다.이 상부 레일은 평강으로 만들어지며 프레임의 중간 부분에 연결됩니다.
심각한 잼이 있는 경우에도 위치가 정확하며 미세 조정을 사용하여 조정할 수 있습니다.
4. 윈도우 패치 부분
흡입은 개별적으로 실행되고 센서에 의해 등록됩니다.빈 시트가 있으면 흡착 테이블이 벨트에 달라붙는 것을 방지하기 위해 아래로 내려갑니다. 작업자는 상자의 크기에 따라 흡입 공기의 양을 조정할 수 있습니다.
흡입 실린더는 특수 재료로 만들어집니다.패치 속도가 빠르고 플라스틱 필름에 흠집이 없을 정도로 매끄 럽습니다.
나이프 실린더가 회전할 때 다른 고정된 나이프 바와 교차하여 "가위"와 같이 플라스틱 필름을 절단합니다.절단면이 평평하고 매끄 럽습니다.
나이프 실린더에는 플라스틱 필름이 상자 창에 정확하게 패치되도록 조정 가능한 송풍 또는 흡입 시스템이 있습니다.
상자 샘플 완료
